高压直流接触器 DH400 产品描述
DH400 是航联 DH20-400系列接触器 中的 高压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 DH400 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 400A 触点切换能力，小巧的体积
- 具有一组桥式常开触点，可带一组常开辅助触点，触点回路有“+”、“-”极性
- 极低的线圈功耗，线圈保持功耗最大为4W
- 应用范围：电信通信设备、太阳能系统，工程机械、电瓶车、
- 电动汽车、充电桩、不间断电源等电控系统
- 产品符合ROHS
■ 性能参数
| 型号 | DH400 |
|---|---|
| 触点形式 | 1H(SPST-NO) |
| 触点额定负载电流(阻性负载) | 400A |
| 最大切断电流 | 2500A(320VDC) 1 次 |
| 接触压降 | ≤160mV@400A |
| 切换电压 | 12～1000V DC |
| 标准吸合时间 | Max. 35ms. |
| 触点弹跳时间 | Max. 5ms. |
| 释放时间 | Max. 10ms. |
| 振动（正弦波、10～500HZ、峰值） | (10～500)HZ，5g |
| 冲击（11ms，1/2 正弦波、峰值、吸合） | 20g |
| 工作环境温度 | -40℃~+85℃ |
| 相对湿度 | 20%~90% RH |
| 绝缘电阻 | Min. 100MΩ @ 500VDC |
| 介质耐压（相互绝缘的导电部份） | 2200VAC 50 Hz/60 Hz (1 minute) |
| 1000VAC 50Hz/60Hz (1 minute)（辅助触点间） | |
| 漏电流＜1mA | |

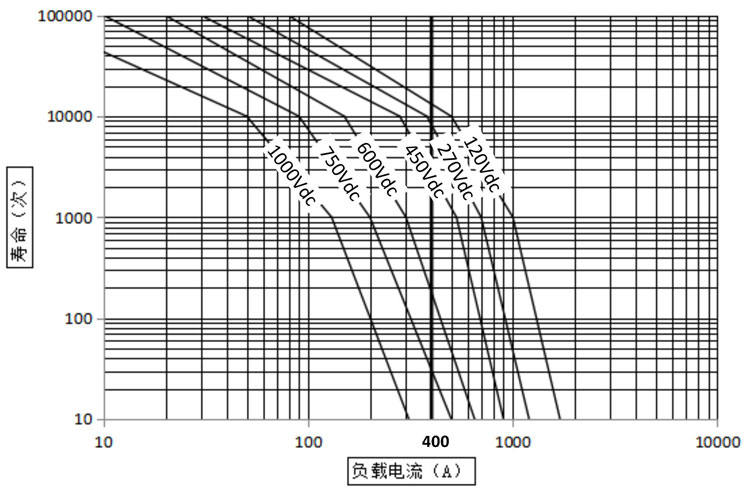

| 电气寿命 | 见阻性负载寿命图 |
| 机械寿命 | 300000 次 |
| 辅助触点形式 | 1NO |
| 辅助触点负载额定值 | 2A/24V |
| 辅助触点最小负载 | 100mA/8V |
| 产品安装方式 | 任意 |
| 工作制式 | 连续工作制 |
| 产品重量 | 约650g |
■ 线圈参数
| 型号 | 线圈电压(V) | 线圈工作电压（V） | 吸合电压（V） | 释放电压（V） | 启动功率（W） | 保持功率（W） |
|---|---|---|---|---|---|---|
| DHV150 | 9～36 | 12～24 | 8～9 | 5.5～7 | 40～50 | 3～4 |
■ 外形安装与电路资料
| 尺寸（mm） | 未注尺寸公差（mm） |
|---|---|
| 0～30 | ±0.3 |
| 30～60 | ±0.5 |
| 60～100 | ±1 |
| 大于100 | ±2 |

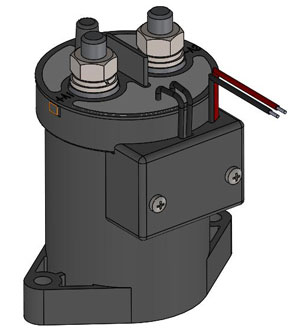

本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。
注： 1、产品额定电寿命次数基于阻性负载测试，其负载的最大电感不超过300μH；有感性负载需咨询工厂。 2、上图根据测试及推断数据的估算绘制，建议用户根据实际使用线路中进行测试确认。 3、当产品的介质耐压、绝缘电阻小于产品参数表中参数时，产品定义为寿命终结。

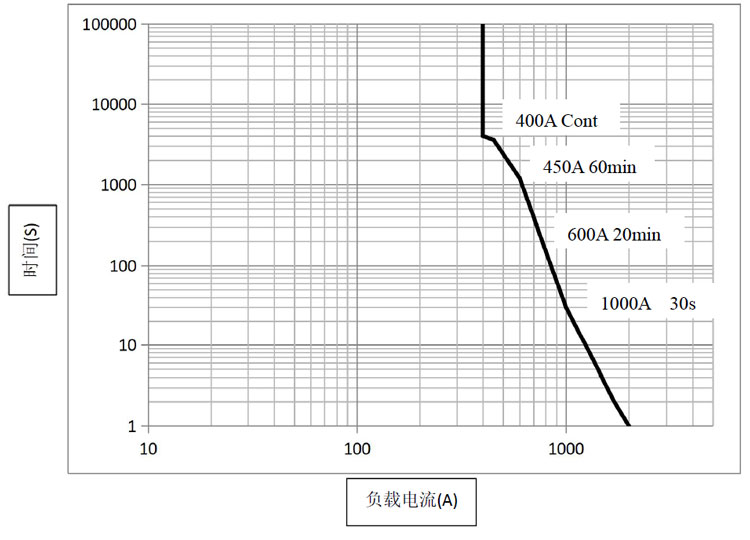

■ 耐受能力曲线
注： 1、以上数据在环境温度为85℃，导线截面积≥240mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。

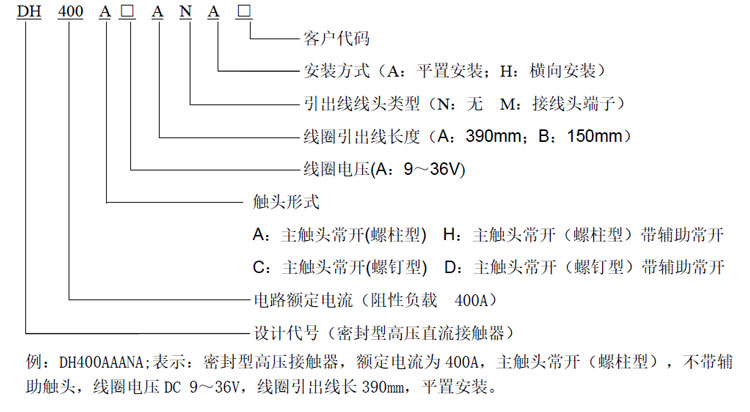

■ 产品型号释义

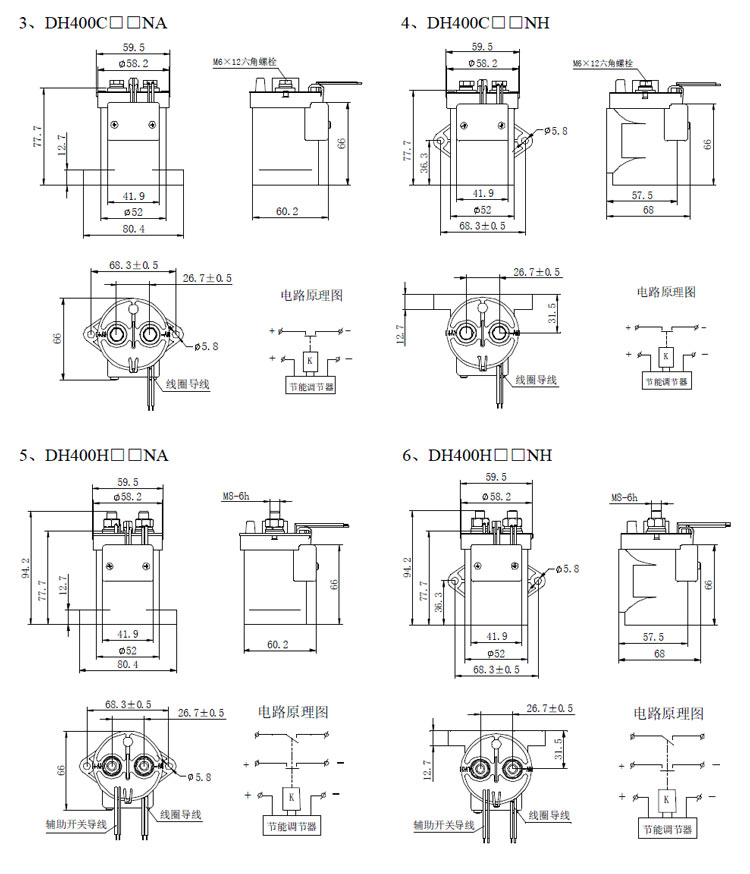

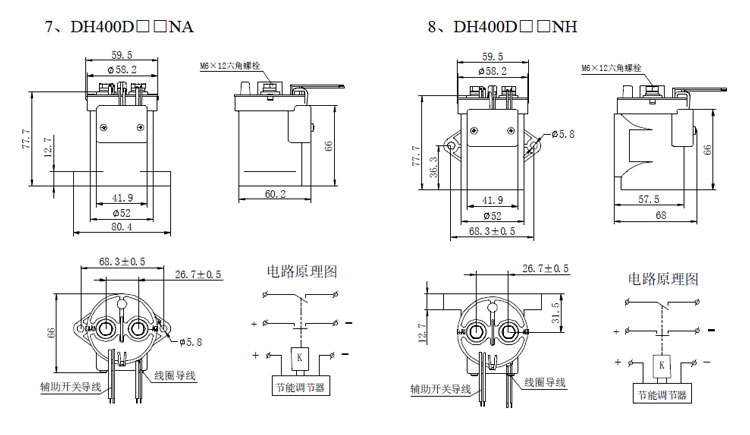

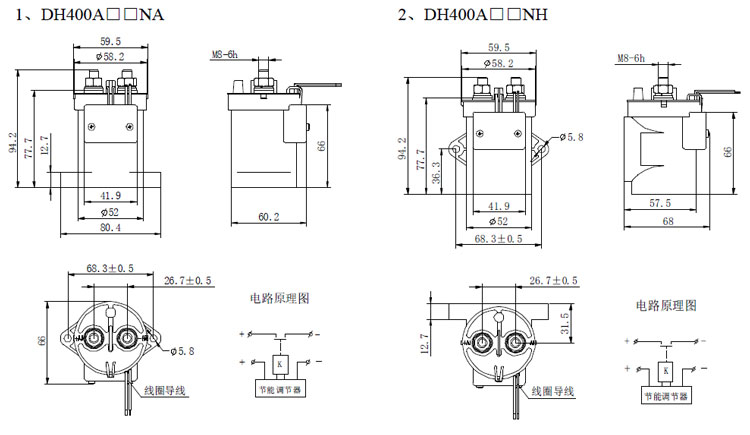

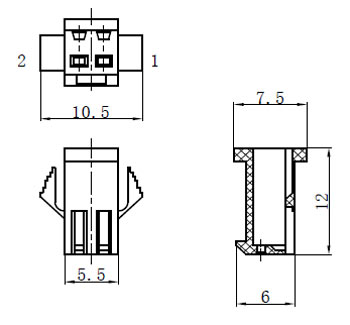

■ 外形安装尺寸及电路原理图
■ 注： 1、产品带与不带辅助开关的外形安装尺寸一致； 2、产品线圈及主触头均有极性；产品线圈引出线红色导线接“+”，黑色导线接“-”；产品主触头按接线柱旁边标示“+”的连接负载“+”端，接线柱旁边的标示“-”的连接负载“-”端。
■ 技术说明与注意事项
- 产品额定电寿命次数基于阻性负载测试，其负载的最大电感不超过300μH；有感性负载需咨询工厂。
- 对应图纸/曲线根据测试及推断数据的估算绘制，建议用户根据实际使用线路中进行测试确认。
- 当产品的介质耐压、绝缘电阻小于产品参数表中参数时，产品定义为寿命终结。
- 以上数据在环境温度为85℃，导线截面积≥240mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。
- 产品带与不带辅助开关的外形安装尺寸一致
- 产品线圈及主触头均有极性；产品线圈引出线红色导线接“+”，黑色导线接“-”；产品主触头按接线柱旁边标示“+”的连接负载“+”端，接线柱旁边的标示“-”的连接负载“-”端。
- 凡安装接触器时均要使用垫圈以防螺丝松动。拧紧螺丝的扭力范围见以下规定，超出扭力最大值可导致产品破裂。触头的力距（M8螺母）：8～10N.m 安装处的扭力：1.7～3.5N.m
- 本接触器的线圈是有极性的，因此连接线圈时应按产品上的标示操作；触头也是有极性的，连接触头时也应按产品上的标示操作。带节能板的品种装有一个反向浪涌吸收电路，因此不必再使用浪涌保护器，我们建议不带节能板的品种安装压敏电阻作为浪涌保护器，应避免采用二极管，因为这会降低产品的切断能力。
- 不要使用跌落过的产品。
- 避免把产品安装在强磁场的地方（靠近变压器或磁铁处），或靠近有热辐射的物体。
- 电寿命本接触器为高压直流开关，在其最终的击穿模式中，它可能会失去应有的切断功能，因此不要在超过它的切换能力和寿命参数的状态下使用（请将该接触器当作一个有规定寿命的产品来对待，必要时要作替换）。接触器一旦失去断开切断能力，则有可能会引起其周围零件燃烧，所以要设计好线路图，确保电源可在1秒钟被切断。
- 内部气的扩散寿命本接触器采用密封仓触点，仓内充有气体，气体的扩散寿命由触点仓内的温度（即环境温度+触点通电产生的温升）所决定，因此应确保环境温度为-40℃至+85℃。
- 如果接触器的线圈和触头连续通以额定电压（或电流），电源被切断后又马上接通，此时由于线圈的温度增加，线圈的电阻增大，从而使得产品的吸合电压升高，有可能导致超出额定吸合电压，在这种情况下，应采用以下措施：如降低负载电流，限制持续通电时间或采用比额定吸合电压高的线圈电压。
- 阻性负载时，额定值中的主触点额定参数适用，如果采用感性负载（L 负载）同时L/R＞1 毫秒时，应为该感性负载并联一个浪涌电流保护装置。
- 产品线圈的驱动电路功率必须大于产品线圈功率，否则会降低产品的切断能力。
- 要小心不要让杂物和油污沾到主引出端上，且外接线端子应与产品的主引出端可靠接触，否则有可能会造成引出端发热很厉害。同时与产品相连接的引线必须达到应有的导电能力，防止发生过热，影响寿命（连接主触头导线截面积240mm2以上）。
- 产品接通后，约0.1 秒钟后，线圈开始自动切换，操作频率不得超过每分钟6次，否则可能导致接触器损坏。
■ 应用与选型建议
DH400 可用于储能系统、直流充电桩、高压直流配电、光伏及新能源设备、电池系统和工业直流母线。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
