高压直流接触器 DH20 产品描述
DH20 是航联 DH20-400系列接触器 中的 高压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 DH20 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 20A 触点切换能力，小巧的体积
- 具有一组桥式常开触点，
- 触点回路有“+”、“-”极性
- 应用范围：新能源汽车预充
- 安全认证：UL、CCC、CE
- 产品符合ROHS
■ 性能参数
| 型号 | DH20 | ||
|---|---|---|---|
| 触点形式 | 1H(SPST-NO) | ||
| 触点额定负载电流(阻性负载) | 20A（DC-1） | ||
| 最大切换电压 | 750V DC | 72 V DC | |
| 最大切断电流 | 35A(450VDC，1 次以上) | 30A(72VDC，1 次以上) | |
| 最大切换功率 | 9kW | 1.44kW | |
| 电气寿命（阻性负载） | 切换：1×104 次（450VDC，20A） | 切换：1×105 次（72VDC，20A） | |
| 切换：1×103 次（750VDC，10A） | |||
| 接通：1×105 次（450VDC，20A） | |||
| 接触电阻 | ≤10mΩ（20A） | ||
| 动作时间（额定电压下） | Max. 30ms. | ||
| 释放时间（额定电压下） | Max. 10ms. | ||
| 振动（正弦波、10～500HZ、峰值） | (10～500)HZ， ≤5g | ||
| 冲击 | 稳定性 | ≤20g | |
| 强度 | ≤50g | ||
| 工作环境温度 | -40℃~+85℃ | ||
| 相对湿度 | 20%~90% RH | ||
| 绝缘电阻 | Min. 1000MΩ @ 500VDC | ||
| 介质耐压 | 触点与线圈间 | 4500VDC/3000VAC 50 Hz/60 Hz (1 minute)漏电流＜10mA | |
| 断开触点间 | 2000VAC 50 Hz/60 Hz (1 minute)漏电流＜10mA | ||
| 载流能力 | 参照耐受能力曲线 | ||
| 机械寿命 | 300000 次 | ||
| 产品安装方式 | 任意 | ||
| 工作制式 | 额定电流下连续工作制 | ||
| 产品重量 | 约50g | ||
■ 线圈参数
| 型号 | 线圈电压(V) | 线圈工作电压（V） | 线圈电阻±10％（Ω） | 吸合电压（V） | 释放电压（V） | 保持电流（A） | 线圈功率（W） |
|---|---|---|---|---|---|---|---|
| DH20 | 12 | 0.85US～1.2US | 46.5 | ≤9 | ≥1 | ≤0.3 | 2.5～3.5 |
| 24 | 186 | ≤18 | ≥2 | ≤0.15 | |||
| 48 | 743 | ≤36 | ≥4 | ≤0.1 | |||
| 60 | 1230 | ≤45 | ≥5 | ≤0.06 |

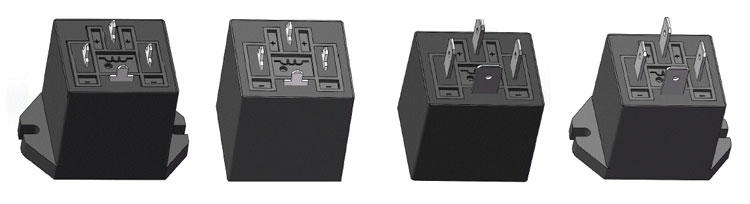

本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

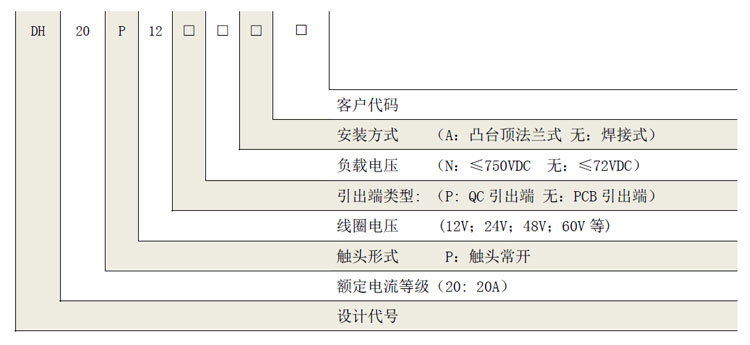

■ 产品型号释义

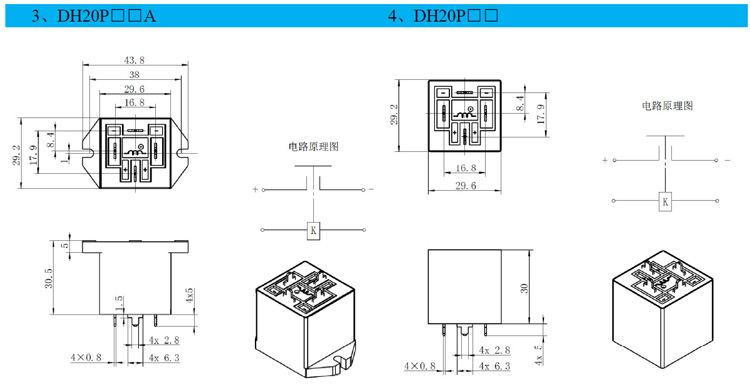

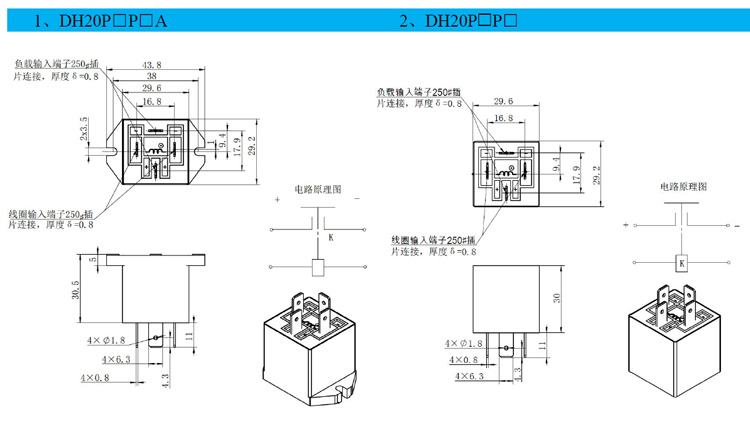

■ 外形安装尺寸及电路原理图
注：未注尺寸公差：当外形尺寸＜1mm，公差为±0.2mm；当外形尺寸为1mm～5mm，公差为±0.3mm；当外形尺寸＞5mm，公差为±0.4mm。

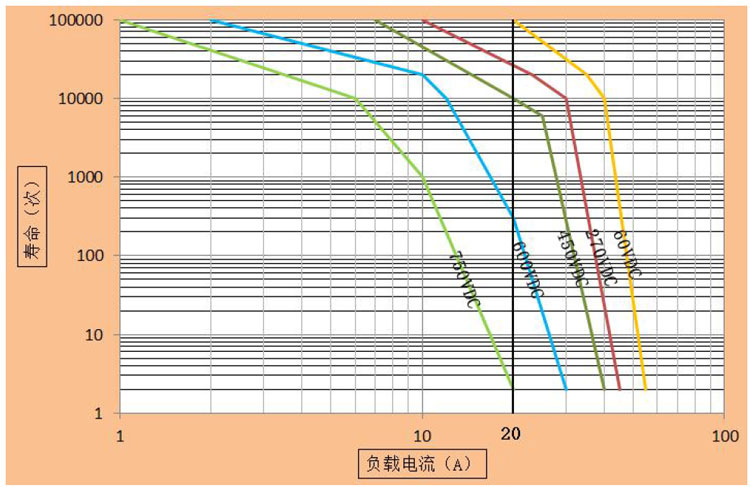

■ 阻性负载电寿命曲线图（适用于负载电压N：≤750VDC）

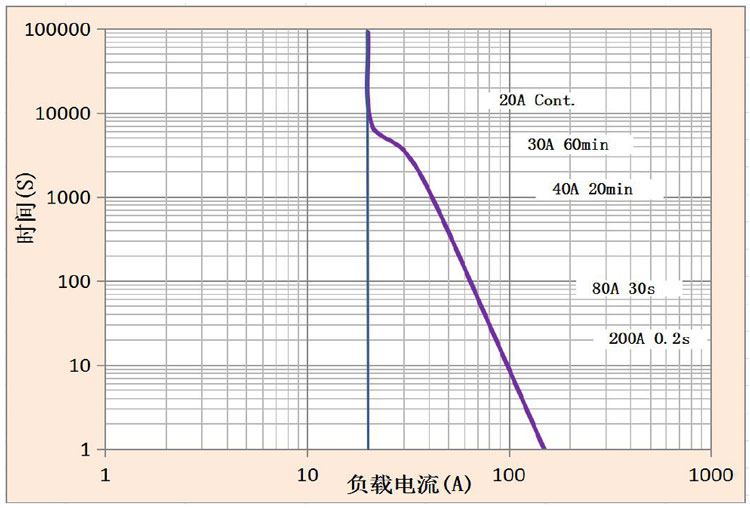

■ 耐受能力曲线图
注：以上数据在环境温度为85℃，导线截面积≥4mm2条件下测得。数据仅作参考，请勿直接用于选择熔断器。
■ 技术说明与注意事项
表示：密闭型高压直流接触器，DC-1 负载下额定电流为20A，触头常开型接线，线圈电压为12VDC，引出端为QC 引出端(插片型) ，负载电压≤750VDC，安装方式为凸台顶法兰安装。
外形安装尺寸及电路原理图
注：未注尺寸公差：当外形尺寸＜1mm，公差为±0.2mm；当外形尺寸为1mm～5mm，公差为±0.3mm；当外形尺寸＞5mm，公差为±0.4mm。
注：以上数据在环境温度为85℃，导线截面积≥4mm2条件下测得。数据仅作参考，请勿直接用于选择熔断器。
- 产品额定电寿命次数基于阻性负载测试，其负载的最大电感不超过300μH
- 对应图纸/曲线根据测试及推断数据的估算绘制，建议用户根据实际使用线路中进行测试确认。
- 当产品的介质耐压、绝缘电阻小于产品参数表中参数时，产品定义为寿命终结。
- 凡安装接触器时均要使用垫圈以防螺丝松脱，安装处请使用M3（DH20P□□PNA 或DH20P□□PA）螺钉，螺钉锁紧扭矩请控制在0.8 N.m ～1.3 N.m；负载/线圈引出端允许的插拔力为49N；在超出范围的情况下，可能会导致产品破损。

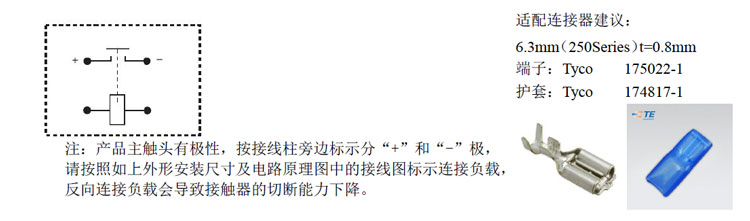

- 触点是有极性的，因此连接触点时应按产品基座上的标示进行接线。
- 不要使用跌落过的产品。
- 避免把产品安装在强磁场的地方（靠近变压器或磁铁处），或靠近有热辐射的物体。
- 电寿命：本接触器为高压直流开关，在其最终的击穿模式中，它可能会失去应有的切断功能，因此，不要在超过它的切换能力和寿命参数的状态下使用（请将该接触器当作一个有规定寿命的产品来对待，必要时要作替换）。一旦失去断开切断能力，则有可能会引起其周围零件燃烧，所以要设计好线路图，确保电源可在1 秒钟内被切断。
- 如果接触器的线圈和触点连续通以额定电压（或电流），电源被切断后又马上接通，此时由于线圈的温度增加，线圈的电阻会增大，从而使得产品的吸合电压升高，有可能导致超出额定吸合电压，在这种情况下，应采取以下措施：如降低负载电流、限制持续通电时间或采用比额定吸合电压高的线圈电压。
- 阻性负载时，额定值中的触点额定参数适用，如果采用感性负载（L 负载）同时L/R＞1 毫秒时，应为该感性负载并联一个浪涌电流保护装置。
- 产品线圈的驱动电路功率必须大于产品线圈功率，否则会降低产品的切断能力。
- 要小心不要让杂物和油污沾到QC引出端上，且外接线端子应与产品的QC引出端可靠接触，否则，有可能会造成引出端发热很厉害。同时与产品相连接的引线必须达到应有的导电能力，防止发生过热，影响寿命（连接负载输入端子的导线截面积4mm2以上）。
■ 应用与选型建议
DH20 可用于储能系统、直流充电桩、高压直流配电、光伏及新能源设备、电池系统和工业直流母线。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
- 产品型号：DH20
- 产品分类：DH20-400系列接触器
- 产品类型：高压直流接触器
- 产品名称：高压直流接触器 DH20
DH20是什么产品？
DH20属于航联科技DH20-400系列接触器中的高压直流接触器产品，本页汇总其现有产品说明和参数信息。
DH20的表示是什么？
本页产品资料标示，表示为密闭型高压直流接触器，DC-1 负载下额定电流为20A，触头常开型接线，线圈电压为12VDC，引出端为QC 引出端(插片型) ，负载电压≤750VDC，安装方式为凸台顶法兰安装。
选用DH20时需要核对哪些信息？
请重点核对本页列出的表示、触点额定负载电流(阻性负载)、触点形式，结合实际工况确认，并以最终规格书为准。
