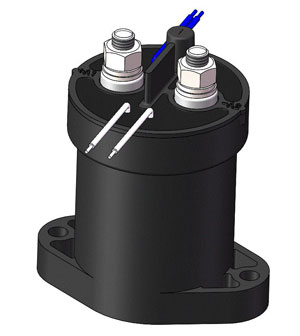

高压直流接触器 DH100 产品描述
DH100 是航联 DH20-400系列接触器 中的 高压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 DH100 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 100A 触点切换能力，小巧的体积
- 具有一组桥式常开触点，触点回路有“+”、“-”极性
- 应用范围：电信通信设备、储能系统，工程机械、电瓶车、
- 电动汽车、充电桩、不间断电源等电控系统
- 安全认证：UL、CCC、CE
- 产品符合ROHS
■ 性能参数
| 型号 | DH100 | ||
|---|---|---|---|
| 触点参数 | 触点形式 | 1H（SPST-NO） | |
| 额定负载电流(阻性负载) | 100A（DC-1） | ||
| 最大切断电流 | 1000A（320VDC）1 次 | ||
| 切换电压 | 12V～1000VDC | ||
| 接触压降 | ≤80mV@100A | ||
| 电气性能 | 绝缘电阻 | ≥100MΩ（500VDC） | |
| 介质耐压 | 断开触点间 | 2200VAC 1min，漏电流＜10mA | |
| 断开辅助触点间 | 1000VAC 1min，漏电流＜10mA | ||
| 标准吸合时间 | ≤30ms | ||
| 触点弹跳时间 | ≤5ms | ||
| 释放时间 | ≤10ms | ||
| 冲击 | 正弦半波脉冲：11ms、峰值、吸合 | ≥20g | |
| 振动 | 正弦波、10Hz～500Hz | ≥5g | |
| 电气寿命（b） | 100A 450VDC | 6000 次以上 | |
| 寿命 | 其它 | 详见阻性负载电寿命曲线图 | |
| 机械寿命 | ≥30 万次 | ||
| 使用条件 | 使用环境、运输、存储环境 | 温度-40℃～+85℃ | |
| 湿度5%～85%RH（无结冰、凝露） | |||
| 产品安装方式 | 任意 | ||
| 重量 | 约200g | ||
■ 线圈参数
| 型号 | 线圈电压(V) | 线圈工作电压（V） | 吸合电压（V） | 释放电压（V） | 保持电流（A） | 线圈功率（W） |
|---|---|---|---|---|---|---|
| DH100 | 12 | 0.85US～1.2US | ≤9 | ≥0.6 | ≤0.6 | 5～7 |
| 24 | ≤18 | ≥1.2 | ≤0.3 | |||
| 48 | ≤36 | ≥2.4 | ≤0.16 |
■ 外形安装与电路资料
| 尺寸（mm） | 未注尺寸公差（mm） |
|---|---|
| 0～30 | ±0.3 |
| 30～60 | ±0.5 |
| 60～100 | ±1 |
| ≥100 | ±2 |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

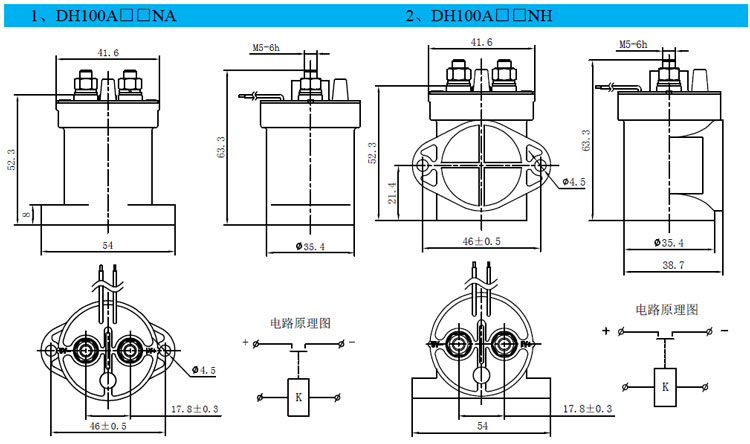

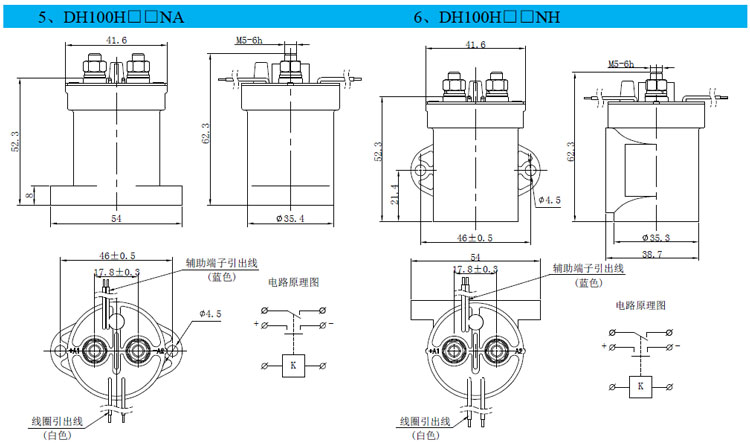

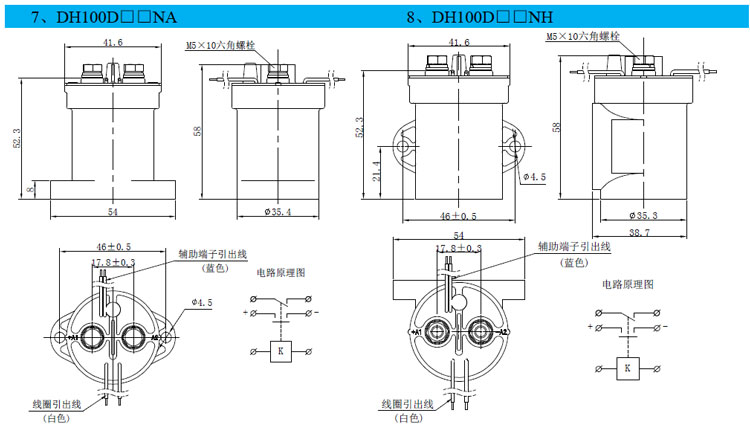

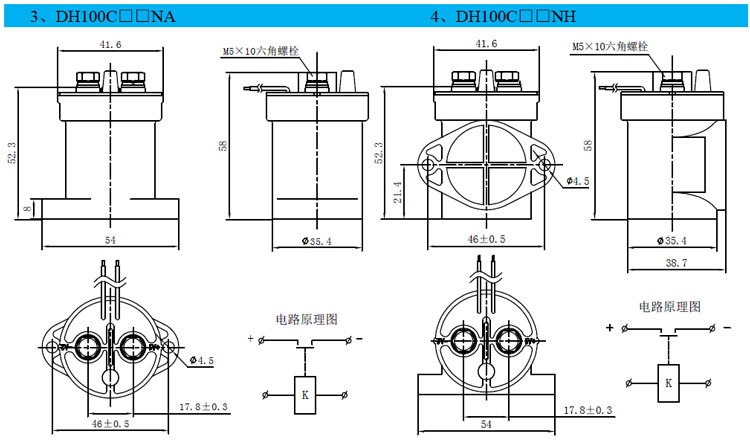

■ 外形安装尺寸及电路原理图
■ 注：产品主触头有极性，按接线柱旁边标示分“+”和“-”极，请按照如上外形安装尺寸及电路原理图中的接线图标示连接负载，反向连接负载会导致接触器的切断能力下降。

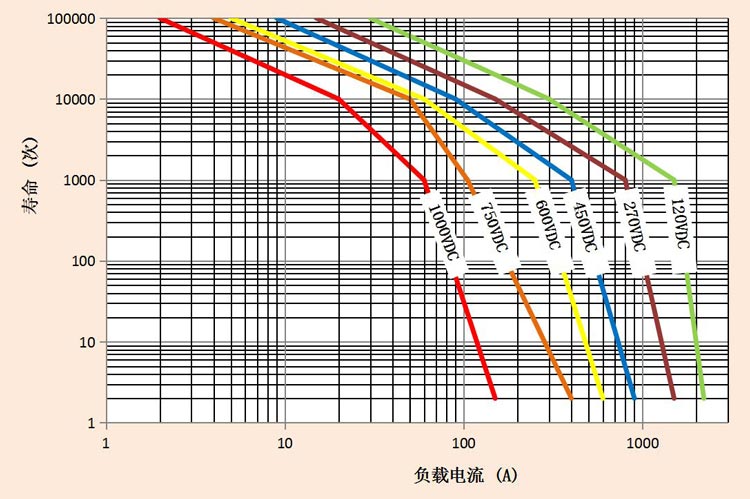

■ 阻性负载电寿命曲线图

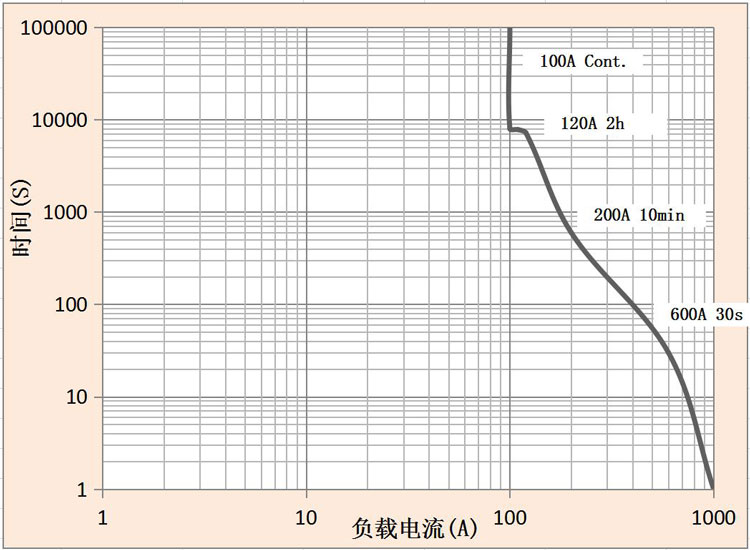

■ 耐受能力曲线
注：以上数据在环境温度为85℃，导线截面积≥35mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。
■ 技术说明与注意事项

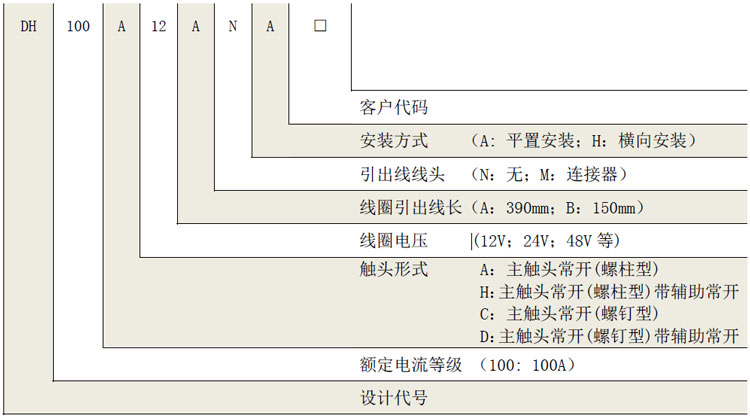

例：DH100A12ANA；表示：密封型高压直流接触器，DC-1 负载下额定电流为100A，主触头常开（螺柱型），线圈电压DC12V，线圈引出线长390mm，平置安装。
注：产品主触头有极性，按接线柱旁边标示分“+”和“-”极，请按照对应外形安装尺寸及电路原理图中的接线图标示连接负载，反向连接负载会导致接触器的切断能力下降。
注：以上数据在环境温度为85℃，导线截面积≥35mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。
- 产品额定电寿命次数基于阻性负载测试，其负载的最大电感不超过300μH
- 对应图纸/曲线根据测试及推断数据的估算绘制，建议用户根据实际使用线路中进行测试确认。
- 当产品的介质耐压、绝缘电阻小于产品参数表中参数时，产品定义为寿命终结。
- 本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能切断，可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但不限于线圈额定，负载额定以及电气寿命等）；应采用在紧急情况下可及时切断电流负载的电路；为确保安全，应定期更换部件。
- 本接触器负载连接端有极性区别，请务必按照产品表面的标识正确安装使用，将端子连接到相反方向时，本规格书中承诺的电气特性将不能获得保障。
- 触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载（L负载）的情况下，请与感性负载并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。
- 为抑制接触器线圈的反向电动势，建议加装吸收浪涌的非线性电阻（推荐使用可变电阻），若使用二极管，会使接触器切断性能下降。
- 严禁将接触器长时间置于超过产品使用温度范围（-40℃~+85℃）的环境中。
- 请避免在强磁界（变压器、磁铁的周围）和发热物体的附近安装。
- 为防止出现松动，接触器安装时请正确使用垫圈。接触器底座安装处请使用M4螺钉，螺钉锁紧扭矩请控制在2.3 N.m Max；负载端的M5安装螺母锁紧扭矩请控制在2.5N.m~3N.m；在扭矩超过范围的情况下，产品可能遭到破损。
- 请避免在引出端上粘附油脂等异物，请使用35mm²以上规格的连接导线，否则有可能会造成引出端部分的异常发热。
- 要小心不要让杂物和油污沾到主引出端上，且外接线端子应与产品的主引出端可靠接触，否则有可能会造成引出端发热很厉害。同时与产品相连接的引线必须达到应有的导电能力，防止发生过热，影响寿命（连接主触头导线截面积35mm2以上）。

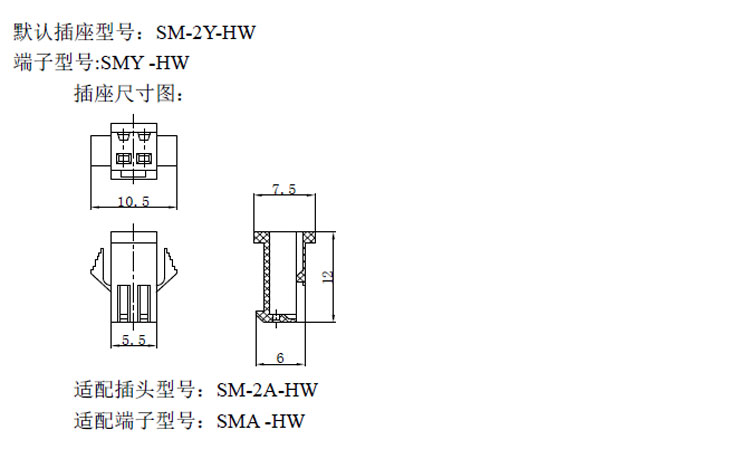

- 对连接器端进行连接时，请使用指定配合的连接器。
- 在接触器坠落的情况下，原则上请不要再使用。
■ 应用与选型建议
DH100 可用于储能系统、直流充电桩、高压直流配电、光伏及新能源设备、电池系统和工业直流母线。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
- 产品型号：DH100
- 产品分类：DH20-400系列接触器
- 产品类型：高压直流接触器
- 产品名称：高压直流接触器 DH100
DH100是什么产品？
DH100属于航联科技DH20-400系列接触器中的高压直流接触器产品，本页汇总其现有产品说明和参数信息。
DH100的额定负载电流(阻性负载)是什么？
本页产品资料标示，额定负载电流(阻性负载)为100A（DC-1）。
选用DH100时需要核对哪些信息？
请重点核对本页列出的额定负载电流(阻性负载)、产品安装方式、应用范围，结合实际工况确认，并以最终规格书为准。
