低压直流接触器 ZLJM-100D 产品描述
ZLJM-100D 是航联 ZLJM-D常开系列接触器 中的 低压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 ZLJM-100D 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 100A触点切换能力
- 线圈功耗最大12W
- 应用范围：电信通信设备、工程机械、电瓶车、电动叉车、汽车、火车、船舶、不间断电源等电控系统
- 产品认证： UL 、CCC
- 产品符合 ROHS
■ 性能参数
| 型号 | ZLJM-100D/□ | ZLJM-100D/B□ |
|---|---|---|
| 触点形式 | 1H (SPST-NO) | |
| 触点材料 | 银合金 | |
| 触点负载 (阻性负载) | 100A×60V DC | 100A×120V DC |
| 接触压降 | ≤80mV@100A | |
| 绝缘电阻 | Min. 100MΩ at 500VDC | |
| 介质耐压（相互绝缘的导电部份） | 1000VAC 50 Hz/60 Hz (1 minute) 漏电流小于 1mA | |
| 吸合时间 | Max. 30mSec. | |
| 释放时间 | Max. 30mSec. | |
| 使用环境温度 | -25℃~+60℃ | |
| 存储温度 | -40℃~+65℃ | |
| 相对湿度 | 20%~90% RH | |
| 固定处的振动 | (10～200)Hz、加速度≤3.5g | |
| 冲击 | (60～100)次/分、加速度≤4g | |
| 机械寿命 | 100,000 次 (不带载) | |
| 电气寿命 | 6,000 次 (在额定功率下) | |
| 微动开关 | 5A /24V DC; 2A/ 48VDC | |
| 辅助触点最小负载 | 100mA/5V | |
| 污染等级 | III | |
■ 线圈参数
| 型号 | 线圈电压 (V) | 线圈工作电压（V） | 吸合电压（V） | 释放电压（V） | 启动电流（A） | 线圈功率（W） |
|---|---|---|---|---|---|---|
| ZLJM-100D | 12 | 0.85US～1.1US | ≤70% | ≥10% | ≤0.6 | 5～9 |
| 24 | ≤0.25 | |||||
| 30 | ≤0.23 | |||||
| 36 | ≤0.2 | |||||
| 48 | ≤0.15 | |||||
| 60 | ≤0.13 | |||||
| 72 | ≤0.12 | |||||
| 80 | ≤0.09 | |||||
| 96 | ≤0.08 | |||||
| 120 | ≤0.07 |
■ 外形安装与电路资料
| 尺寸（mm） | 未注尺寸公差（mm） |
|---|---|
| 0～30 | ±0.3 |
| 30～60 | ±0.5 |
| 60～100 | ±1 |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

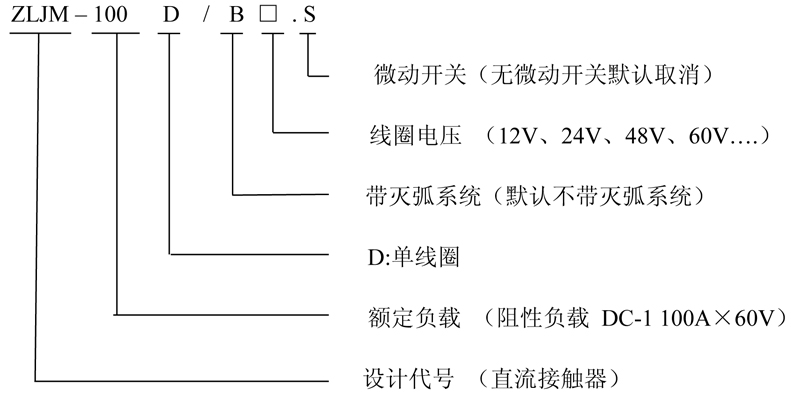

■ 产品型号释义

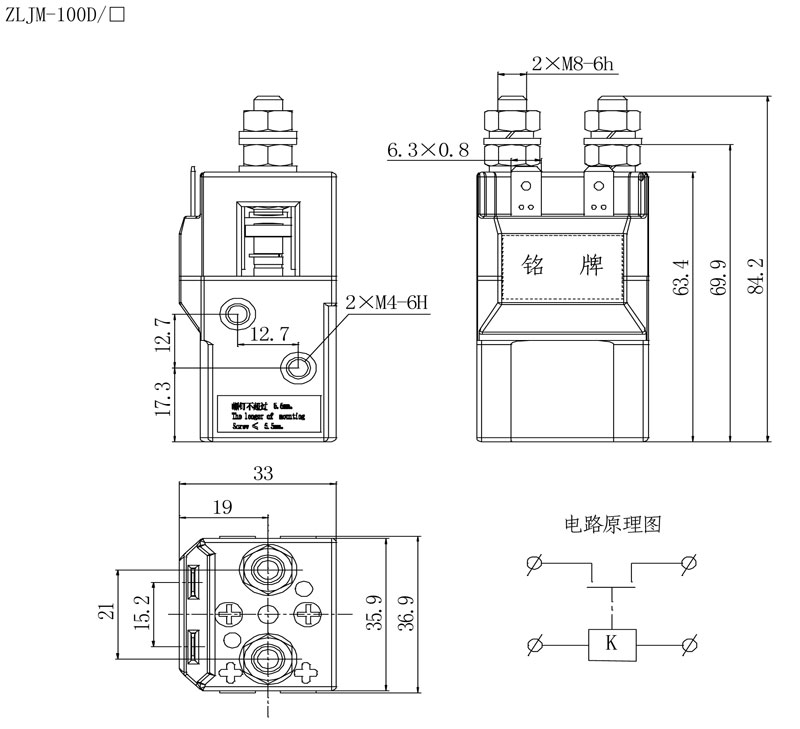

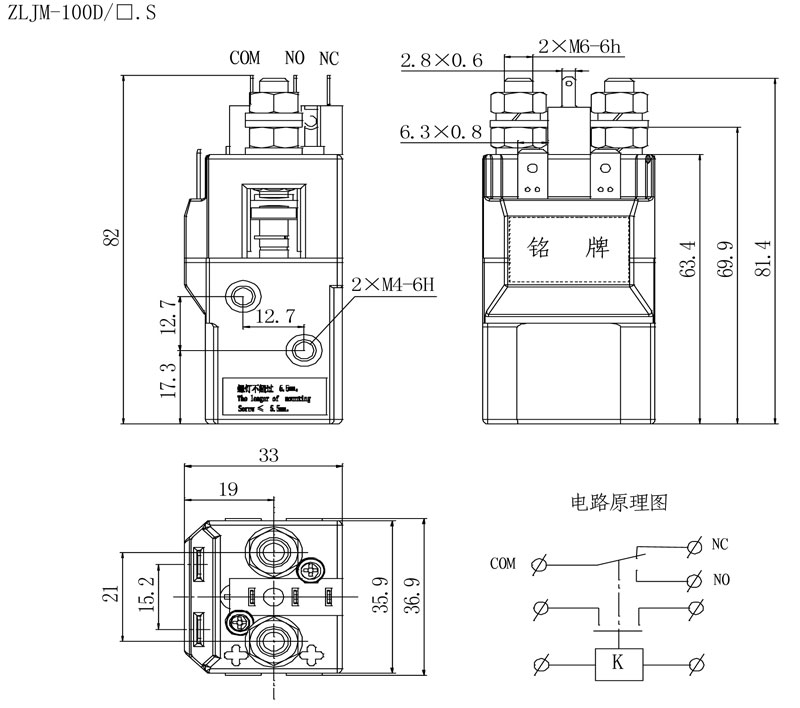

■ 外形安装尺寸及电路原理图
■ 应用与选型建议
ZLJM-100D 可用于储能系统、充电设备、工程机械、电动车辆、船舶电气、UPS 电源、通信电源和工业直流控制系统。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
- 产品型号：ZLJM-100D
- 产品分类：ZLJM-D常开系列接触器
- 产品类型：低压直流接触器
- 产品名称：低压直流接触器 ZLJM-100D
ZLJM-100D是什么产品？
ZLJM-100D属于航联科技ZLJM-D常开系列接触器中的低压直流接触器产品，本页汇总其现有产品说明和参数信息。
ZLJM-100D的触点形式是什么？
本页产品资料标示，触点形式为1H (SPST-NO)。
选用ZLJM-100D时需要核对哪些信息？
请重点核对本页列出的触点形式、应用范围、接触压降，结合实际工况确认，并以最终规格书为准。
