低压直流接触器 ZLJK-100 产品描述
ZLJK-100 是航联 ZLJK系列接触器 中的 低压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 ZLJK-100 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- ZLJK-100
- 型号: ZLJK-100
- 触点形式: 1H（SPST-NO）
- 额定负载电流: 100A
- 最大切断电流: 1000A（48VDC）1 次
- 接触压降（初始）: ≤75mV@100A
■ 性能参数
| 型号 | ZLJK-100 | |
|---|---|---|
| 触点参数 | 触点形式 | 1H（SPST-NO） |
| 额定负载电流 | 100A | |
| 最大切断电流 | 1000A（48VDC）1 次 | |
| 接触压降（初始） | ≤75mV@100A | |
| 载流能力（@65℃） | 100A :持续 | |
| 150A：1小时 | ||
| 175A:15分钟 | ||
| 250A:5分钟 | ||
| 300A 50秒 | ||
| 350A 30秒 | ||
| 450A 15秒 | ||
| 750A 7秒 | ||
| 耐冲击 | 冲击稳定性 | ON 时：半正弦波，15ms，25G |
| 冲击强度 | 半正弦波，6ms，50G | |
| 耐振动 | 10-1000Hz，2.78G | |
| 湿度 5%～95%RH（无结冰、凝露） | ||
| 产品安装方式 | 任意 | |
■ 线圈参数
| 线圈额定电压 | 动作电压 | 释放电压 | 最大工作电压 | 线圈电阻 | 额定线圈功耗(W) |
|---|---|---|---|---|---|
| 12VDC（特规型） | ≤9VDC | ≥1VDC | 16VDC | 50（±10%）Ω | 2.9 |
| 24VDC（特规型） | ≤18VDC | ≥2VDC | 32VDC | 190（±10%）Ω | 3 |
| 12VDC（常规型） | ≤18VDC | ≥2VDC | 32VDC | 22（±10%）Ω | 6.5 |

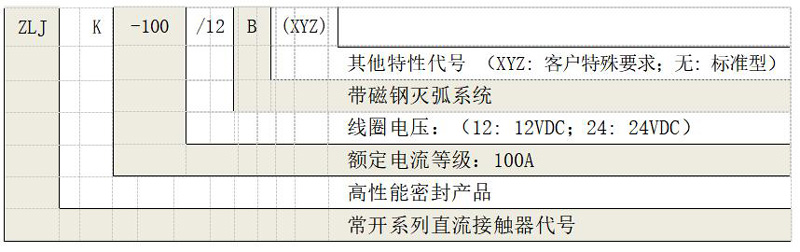

本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

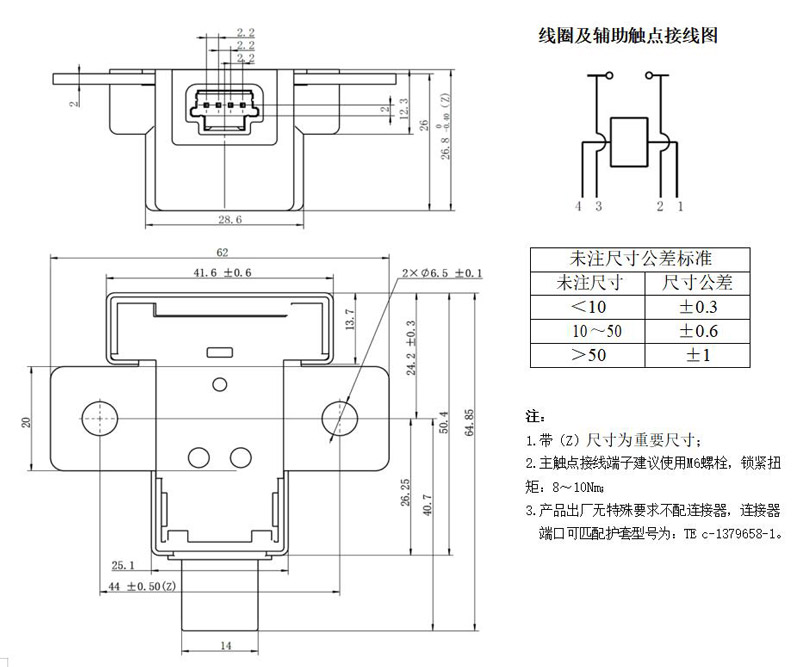

■ 外形安装尺寸图及接线图

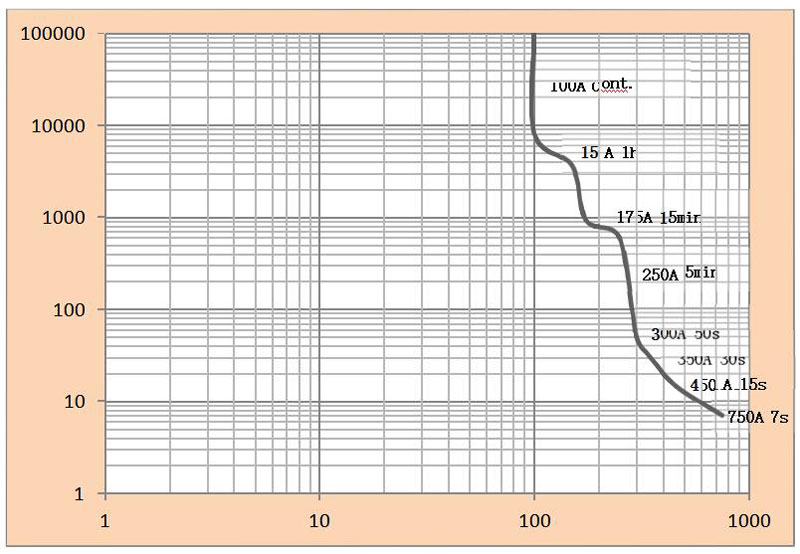

■ 触点载流能力参考曲线图
注：以上数据在环境温度为 85℃，导线截面积≥25mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。

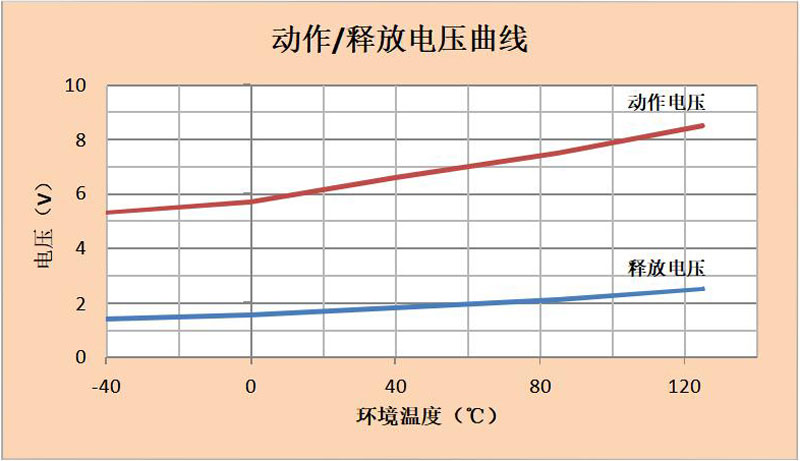

注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
■ 技术说明与注意事项
外形安装尺寸图及接线图
触点载流能力参考曲线图
注：以上数据在环境温度为 85℃，导线截面积≥25mm²条件下测得。数据仅作参考，请勿直接用于选择熔断器。
注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
■ 应用与选型建议
ZLJK-100 可用于储能系统、充电设备、工程机械、电动车辆、船舶电气、UPS 电源、通信电源和工业直流控制系统。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
- 产品型号：ZLJK-100
- 产品分类：ZLJK系列接触器
- 产品类型：低压直流接触器
- 产品名称：低压直流接触器 ZLJK-100
ZLJK-100是什么产品？
ZLJK-100属于航联科技ZLJK系列接触器中的低压直流接触器产品，本页汇总其现有产品说明和参数信息。
ZLJK-100的额定负载电流是什么？
本页产品资料标示，额定负载电流为100A。
选用ZLJK-100时需要核对哪些信息？
请重点核对本页列出的额定负载电流、触点形式、产品安装方式，结合实际工况确认，并以最终规格书为准。
