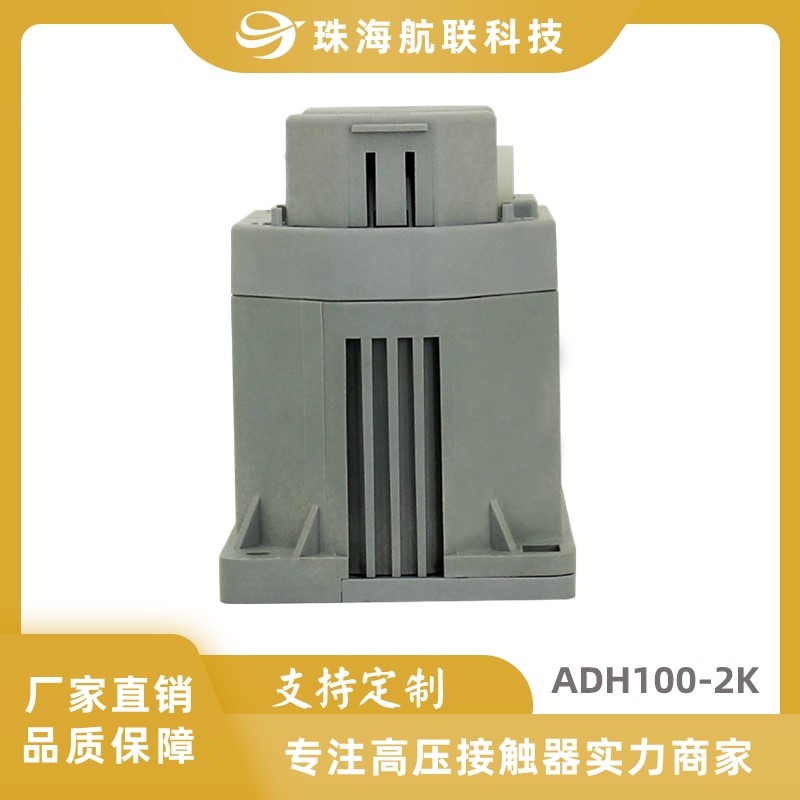

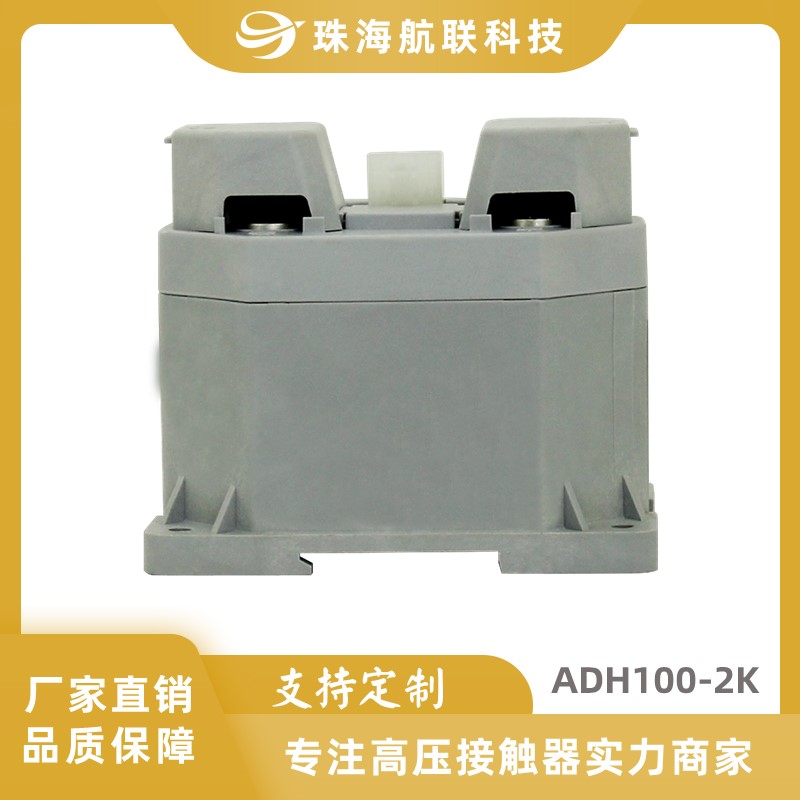

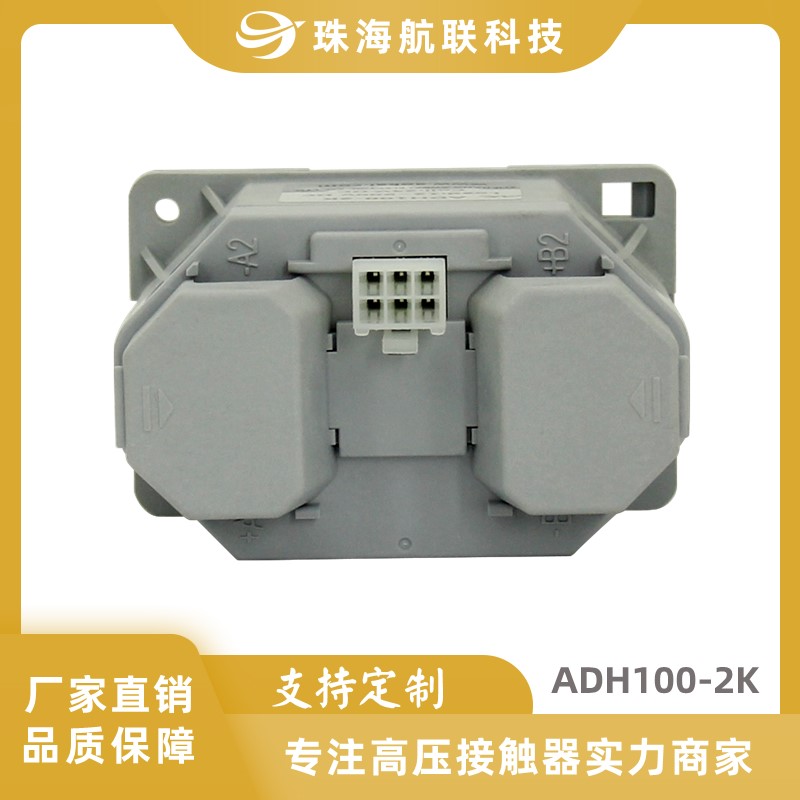

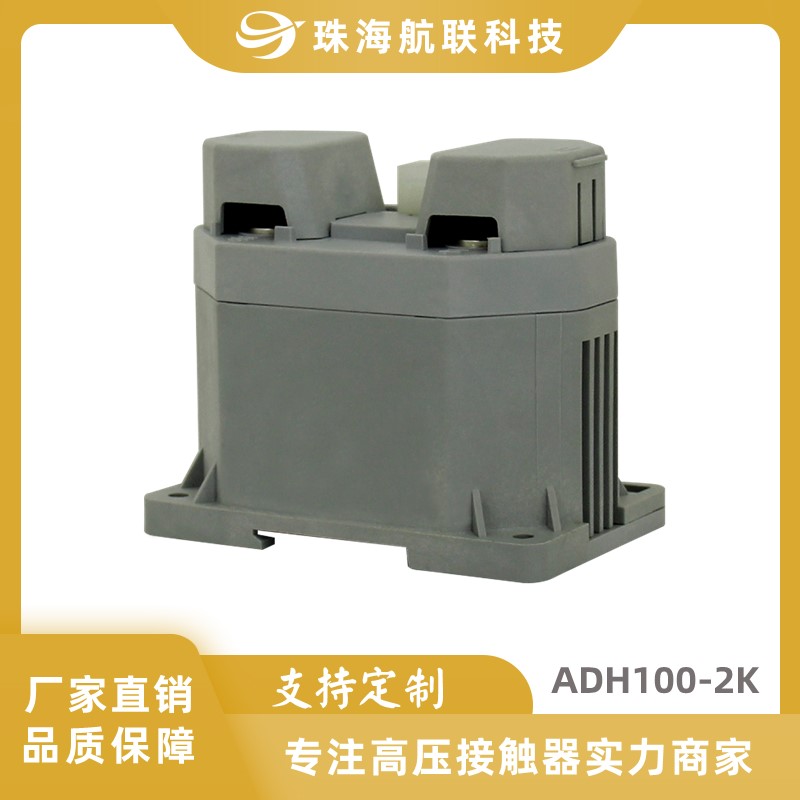

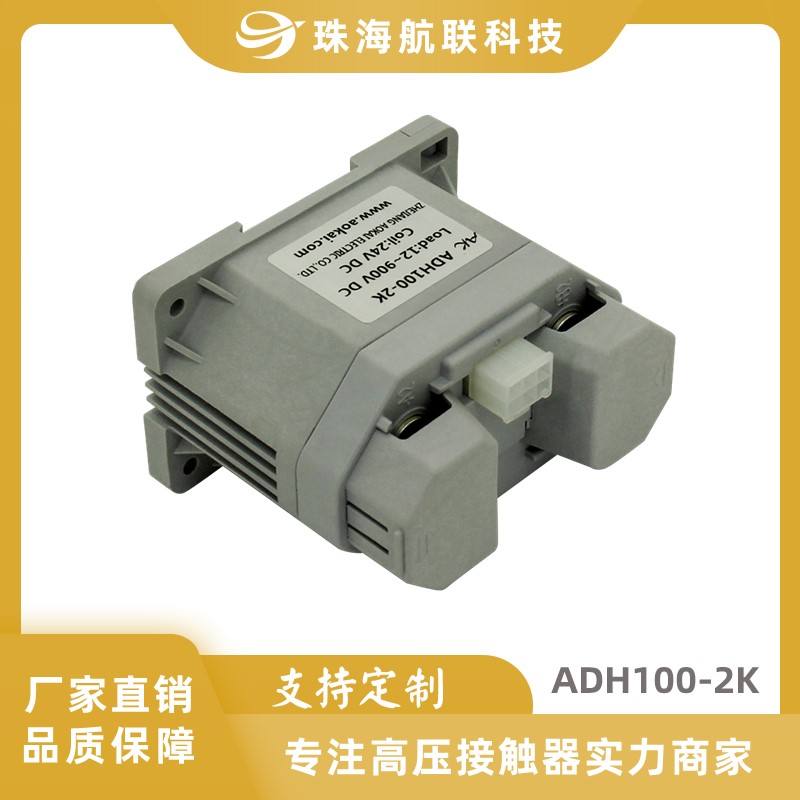

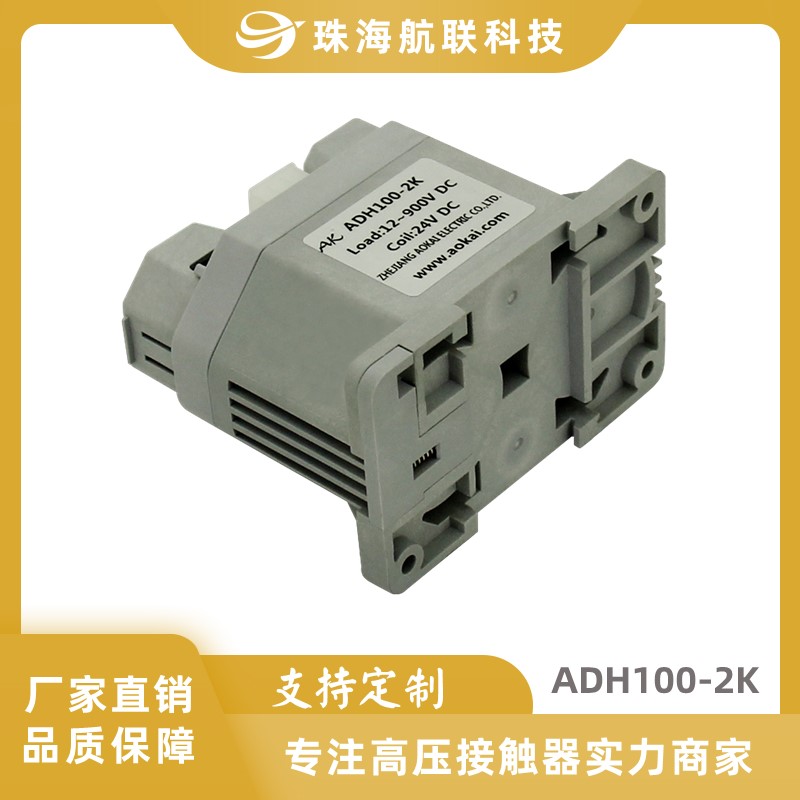

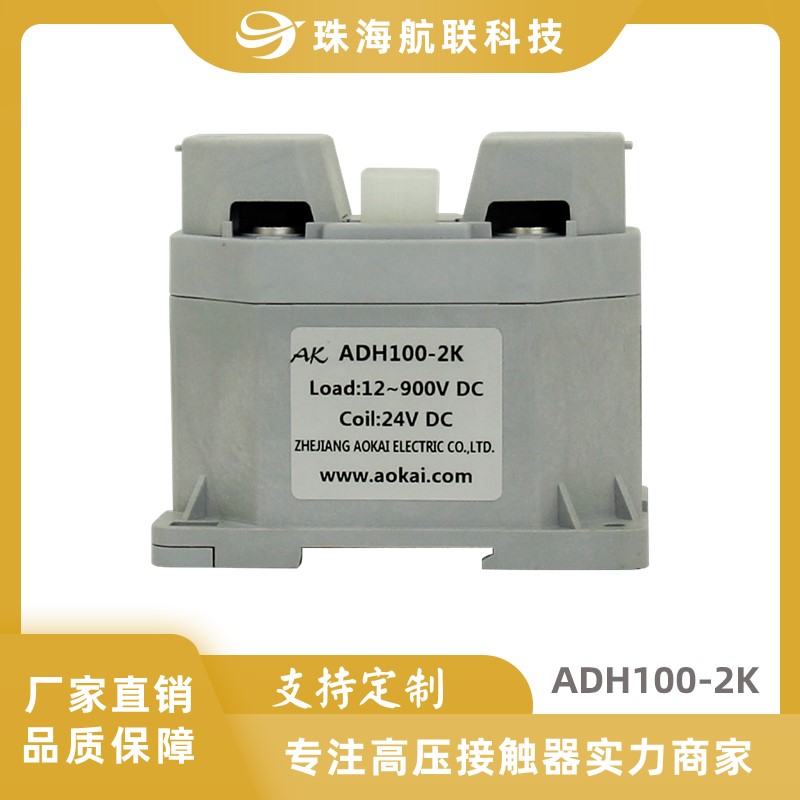

高压直流接触器ADH100-2K 无极性两组主触点
高压直流接触器ADH100-2K参数介绍
触点电路额定负载电流100A
两组主触点，可同时控制负载总正和总负，提高分断可靠性;
应用于电动汽车，混合动力电动汽车，建筑机械，光伏发电，直流电压电源控制系统。
-
无极性—触点和线圈的连接均无极性要求；
-
环氧密封—环氧树脂封装密封结构，可在易爆有害环境下工作，线圈和触点不会氧化和污染
-
高效线圈—可选内置式节能线圈，保持功率仅2~2.3W，反向电动势为0V;
-
ROHS认证—完全符合ROHS要求，更加有利于人体健康及环境保护；
-
产品体积小，重量轻；
-
没有线圈电磁反力。
高压直流接触器ADH100-2K线圈参数
| 参数名称 | 标准型电压 | |
| 12VDC | 24VDC | |
| 工作电压 | 9~16 | 18~32 |
| 最大电压 | 16 | 32 |
| 动作电压 | ≤9 | ≤18 |
| 释放电压 | ≥1 | ≥2 |
| 线圈电阻 | 13 | 48 |
| 最小启动电流(A) | 0.92 | 0.5 |
| 瞬态浪涌电流(A) | — | — |
| 平均保持电流(A) | 0.9 | 0.5 |
| 稳态功耗(W) | 11 | 12 |
| 动作时间(ms) | ≤30 | ≤30 |
| 释放时间(ms) | ≤10 | ≤10 |
| 弹跳时间(ms) | ≤5 | ≤5 |
高压直流接触器ADH100-2K主触点参数
| 触点形式 | 2K | 引出方式 | M6内螺纹 |
| 标准接触电阻 | 0.4mΩ(100A) | 额定负载电压 | 12-900VDC |
| 最大切换电流 | 1000A 320VDC(≥1 次以上) | 最大切换功率 | 320kW |
| 额定负载电流 | 100A | 额定电耐久性 | 10,000(次) |
| 最小负载 | 1A12VDC | 标准连续带电电流（10mm2导线） | 100A |
| 短时过载电流（10mm2@40℃） | 150A 15min,200A 3min,300A 3s | ||
高压直流接触器ADH100-2K使用条件
| 工作环境温度 | -40℃~85℃ |
| 工作环境湿度 | 5~95%RH |
| 防护等级 | IP67 |
| 外形尺寸 | 92*59*80 |
| 重 量 | 530g |

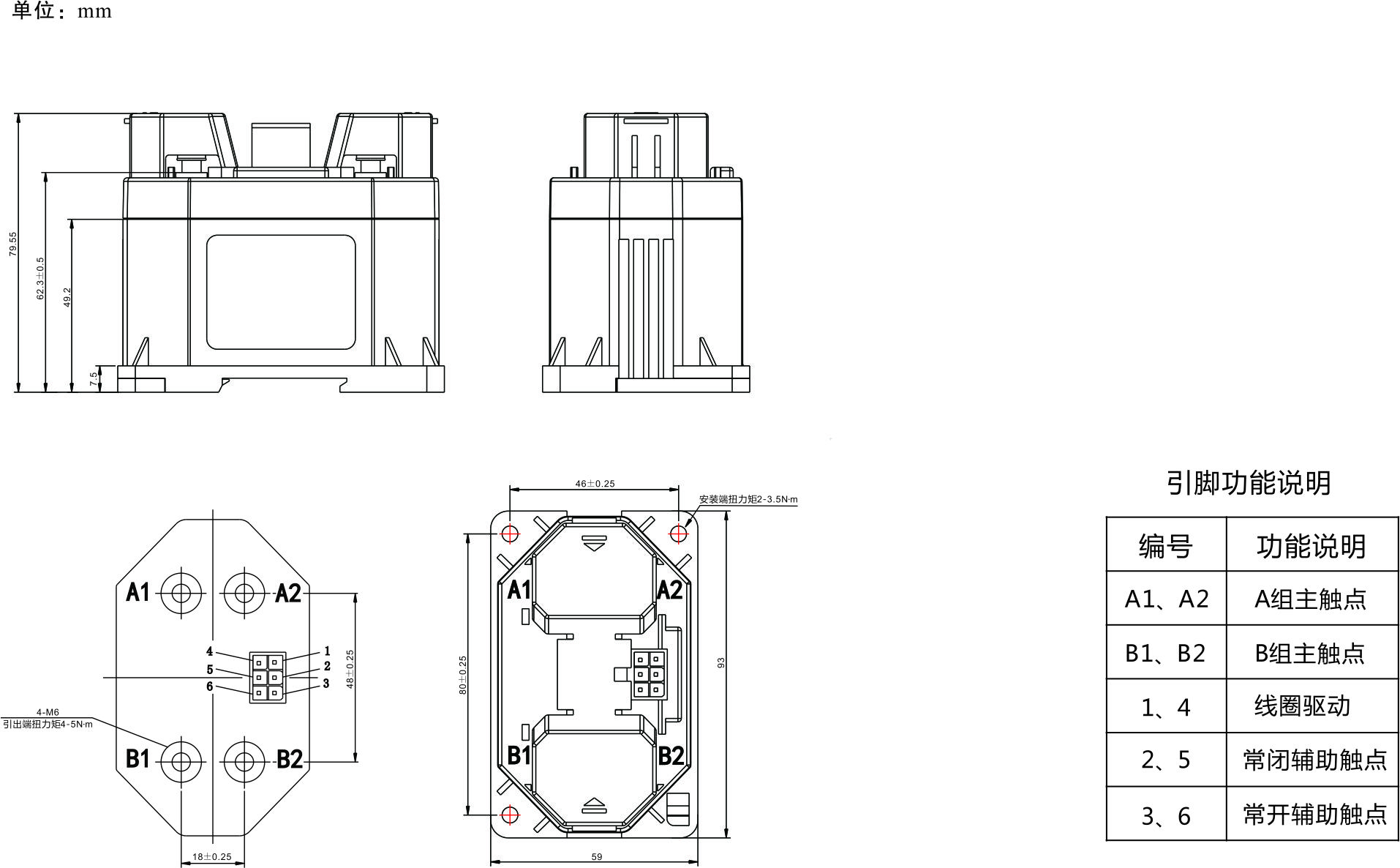

高压直流接触器ADH100-2K外形和安装尺寸
- 产品型号：ADH100-2K
- 产品分类：ADH系列高压直流接触器
- 产品类型：高压直流接触器
- 产品名称：高压直流接触器ADH100-2K 无极性两组主触点
- 触点形式：2K
ADH100-2K是什么产品？
ADH100-2K属于航联科技ADH系列高压直流接触器产品，本页汇总其现有产品说明和参数信息。
ADH100-2K的额定负载电流是什么？
本页产品资料标示，额定负载电流为100A。
选用ADH100-2K时需要核对哪些信息？
请重点核对本页列出的额定负载电流、触点形式，结合实际工况确认，并以最终规格书为准。
