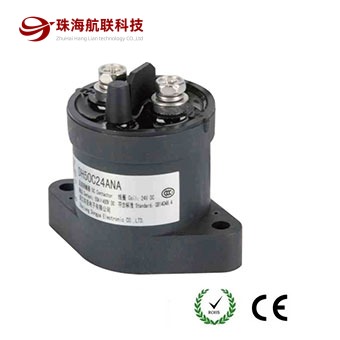

高压直流接触器 ADH50A-E 新能源汽车光伏电源太阳能用

高压直流接触器 ADH50A-E 新能源汽车光伏电源太阳能用高压直流接触器

高压直流接触器ADH50-E

(触点电路额定负载电流 50A)

• 无极性—触点和线圈的连接均无极性要求；

• 环氧密封—环氧树脂封装密封结构，可在易爆有害环境下工作，线圈和触点不会氧化和污染；

• 高效线圈—可选内置式节能线圈，保持功率仅2~2.3W，反向电动势为0V;

• ROHS认证—完全符合ROHS要求，更加有利于人体健康及环境保护；

• 产品体积小，重量轻；

• 没有线圈电磁反力。

• ADH系列高压直流接触器产品可广泛应用于电动汽车、混合电力汽车、燃料电池汽车、建设机械、光伏发电、风力发电、电池充放电系统、直流电压电源控制等直流高电压领域。


高压直流接触器ADH50A-E线圈参数

参数名称	标准型电压		节能型电压
	12VDC	24VDC	12/24VDC
工作电压	9~16	18~32	8~36
最大电压	16	32	36
动作电压	≤9	≤18	7~8
释放电压	≥1	≥2	5~6
线圈电阻	26	96	4.7
最小启动电流(A)	0.46	0.25	1.5
瞬态浪涌电流(A)	—	—	2.5(0.1s)
平均保持电流(A)	0.46	0.25	0.18(@12V)
稳态功耗(W)	5.5	6	2~2.3
动作时间(ms)	≤25	≤25	≤20
释放时间(ms)	≤10	≤10	≤10
弹跳时间(ms)	≤5	≤5	≤5

高压直流接触器ADH50A-E主触点参数

触点形式	1K	引出方式	M5内螺纹
标准接触电阻	0.5mΩ(50A)	额定负载电压	12-900VDC
最大切换电流	500A 320VDC(≥1 次以上)	最大切换功率	160kW
额定负载电流	50A	额定电耐久性	10,000次
最小负载	1A12VDC	标准连续带电电流（10mm2导线）	50A
短时过载电流（10mm2@40℃）		75A 15min,100A 3min,150A 3s

高压直流接触器ADH50A-E使用条件

工作环境温度	-40℃~85℃
工作环境湿度	5~95%RH
防护等级	IP67
外形尺寸	55*42*62 | 55*50*62
重   量	S:230g; E:220g

高压直流接触器ADH50A-E外形和安装尺寸

• 产品型号：ADH50A-E
• 产品分类：ADH系列高压直流接触器
• 产品类型：高压直流接触器
• 产品名称：高压直流接触器 ADH50A-E 新能源汽车光伏电源太阳能用
• 触点形式：1K

ADH50A-E是什么产品？

ADH50A-E属于航联科技ADH系列高压直流接触器产品，本页汇总其现有产品说明和参数信息。

ADH50A-E的额定负载电流是什么？

本页产品资料标示，额定负载电流为50A。

选用ADH50A-E时需要核对哪些信息？

请重点核对本页列出的额定负载电流、触点形式，结合实际工况确认，并以最终规格书为准。
