电源控制系统用高压直流接触器ADH100

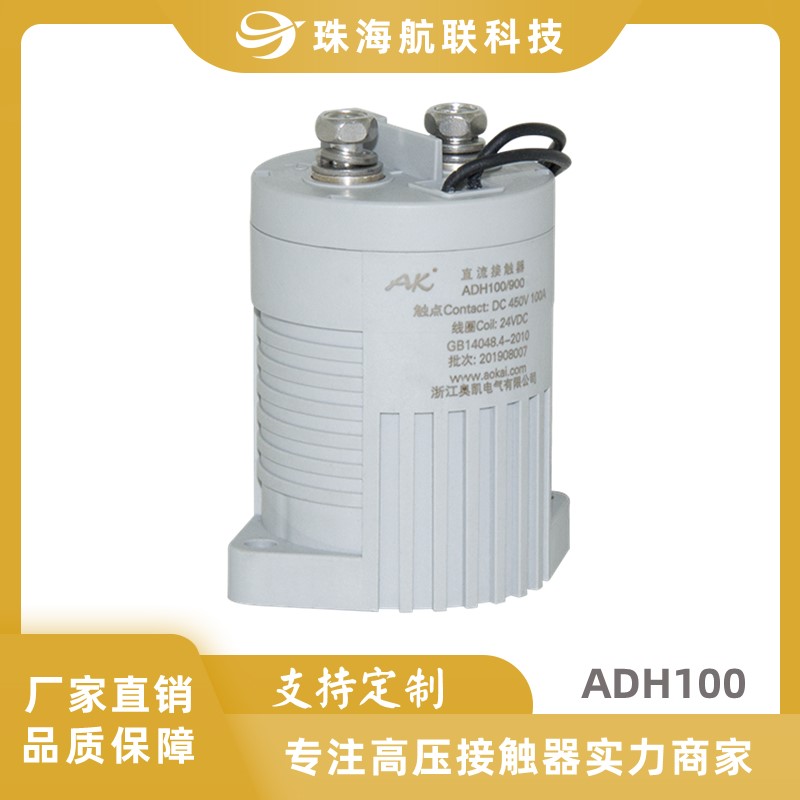

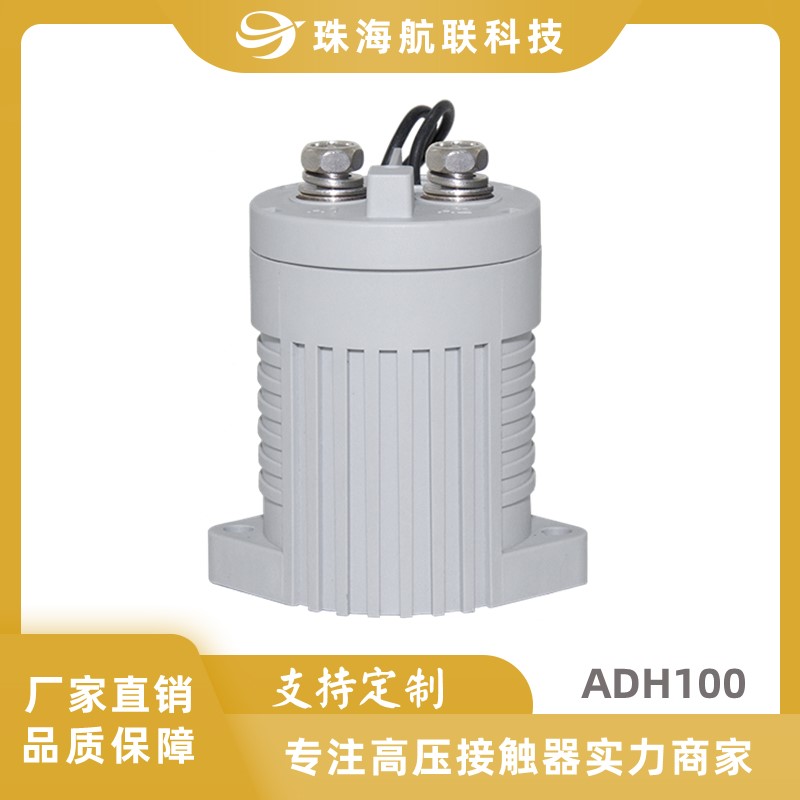

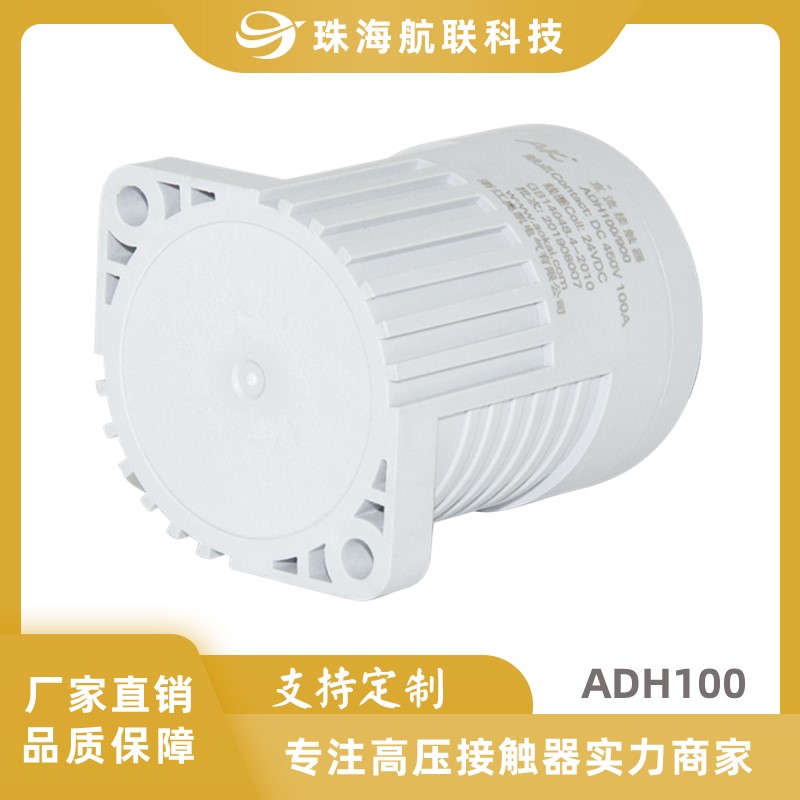

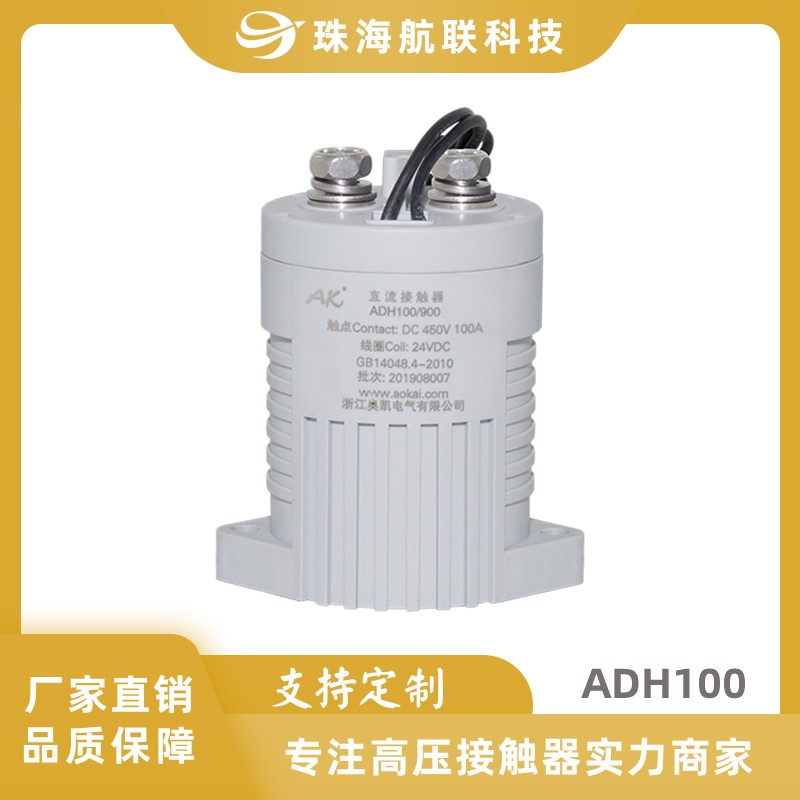

高压直流接触器ADH100
(触点电路额定负载电流100A)
应用于电动汽车，混合动力电动汽车，建筑机械，光伏发电，直流电压电源控制系统。
无极性—触点和线圈的连接均无极性要求；
环氧密封—环氧树脂封装密封结构，可在易爆有害环境下工作，线圈和触点不会氧化和污染
高效线圈—可选内置式节能线圈，保持功率仅2~2.3W，反向电动势为0V;
ROHS认证—完全符合ROHS要求，更加有利于人体健康及环境保护；
产品体积小，重量轻；
没有线圈电磁反力。
高压直流接触器ADH100线圈参数
| 参数名称 | 标准型电压 | 节能型电压 | |
| 12VDC | 24VDC | 12/24VDC | |
| 工作电压 | 9~16 | 18~32 | 8~36 |
| 最大电压 | 16 | 32 | 36 |
| 动作电压 | ≤9 | ≤18 | 7~8 |
| 释放电压 | ≥1 | ≥2 | 5~6 |
| 线圈电阻 | 26 | 96 | 4.7 |
| 最小启动电流(A) | 0.46 | 0.25 | 1.5 |
| 瞬态浪涌电流(A) | — | — | 2.5(0.1s) |
| 平均保持电流(A) | 0.46 | 0.25 | 0.18(@12V) |
| 稳态功耗(W) | 5.5 | 6 | 2~2.3 |
| 动作时间(ms) | ≤25 | ≤25 | ≤20 |
| 释放时间(ms) | ≤10 | ≤10 | ≤10 |
| 弹跳时间(ms) | ≤5 | ≤5 | ≤5 |
高压直流接触器ADH100主触点参数
| 触点形式 | 1K | 引出方式 | M5内螺纹 |
| 标准接触电阻 | 0.4mΩ(100A) | 额定负载电压 | 12-900VDC |
| 最大切换电流 | 1000A 320VDC(≥1 次以上)) | 最大切换功率 | 320kW |
| 额定负载电流 | 100A | 额定电耐久性 | 10,000(次) |
| 最小负载 | 1A12VDC | 标准连续带电电流（10mm2导线） | 100A |
| 短时过载电流（10mm2@40℃） | 150A 15min,200A 3min,300A 30s | ||
高压直流接触器ADH100使用条件
| 工作环境温度 | -40℃~85℃ |
| 工作环境湿度 | 5~95%RH |
| 防护等级 | IP67 |
| 外形尺寸 | 55*42*62 | 55*50*62 |
| 重 量 | S:230g; E:220g |
高压直流接触器ADH100外形和安装尺寸
