高压直流接触器 DHC600P 产品描述
DHC600P 是航联 DHC500-800陶瓷密封系列接触器 中的 高压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 DHC600P 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 600A 触点切换能力，小巧的体积
- 具有一组桥式常开触点，主触点回路无极性
- 采用陶瓷钎焊技术，触头部分密封充有氢气，触头不会氧化，能快速切断直流高压
- 应用范围：储能系统、电动汽车、光伏逆变器、电信通信设备、AGV系统、太阳能系统，工程机械、 电瓶车、充电桩、火车、船舶、 绞盘、不间断电源电控系统
- 耐压：耐压1500V
■ 性能参数
| 触点参数 | 触点形式 | 1H（SPST-NO） | |
|---|---|---|---|
| 辅助触点形式 | 1NO | ||
| 辅助触点最小负载 | 6VDC/0.1A | ||
| 额定负载电流 | 600A | ||
| 最小适用负载(阻性负载) | 1A/12VDC | ||
| 最大切断电流 | 3000A（800VDC）1 次 | ||
| 最大切换电压 | 1500V | ||
| 接触压降（初始） | ≤6mV@20A | ||
| 载流能力（a） 导线截面积≥320mm² | 600A:持续 | ||
| 750A:15min | |||
| 900A:120s | |||
| 8000A:5ms | |||
| 电气性能 | 绝缘电阻 | 1000MΩ以上（1500VDC,1min） | |
| 介质耐压 | 断开触点间 | 3000VAC 1min，漏电流 10mA | |
| 触点与线圈间 | 4000VAC 1min，漏电流 10mA | ||
| 动作时间（20℃线圈额定电压下） | ≤50ms （不含回跳时间） | ||
| 释放时间（20℃线圈额定电压下） | ≤30ms | ||
| 回跳时间（20℃线圈额定电压下） | ≤10ms | ||
| 耐冲击 | 稳定性 | 正弦半波脉冲：11ms 检测时间：10μs | ON 时： 196m/s²（20G 以上） |
| OFF 时：98 m/s²（10G 以上） | |||
| 强度 | 正弦半波脉冲：6ms | 490 m/s²（50G 以上） | |
| 耐振动 | 10Hz~500Hz 49 m/s²（5G 以上） | ||
| 寿命 | 电气寿命（b） | 分断：100A/1500VDC (纯阻性) | 5000 次 |
| 分断：150A/1500VDC (纯阻性) | 3000 次 | ||
| 分断：350A/1000VDC (纯阻性) | 1000 次 | ||
| 分断：600A/1000VDC (纯阻性) | 100 次 | ||
| 分断：300A/20VDC | 50000 次 | ||
| 机械寿命 | 20 万次以上 | ||
| 使用条件 | 使用环境、运输、存储环境 | 温度-40℃~+85℃ | |
| 湿度 5%~85%RH（无结冰、凝露） | |||
| 产品安装方式 | 任意 | ||
| 重量 | 约1100g | ||
■ 线圈参数
| 线圈额定电压 | 动作电压 | 释放电压 | 最大工作电压 | 额定电流（±10%） | 额定线圈功耗 |
|---|---|---|---|---|---|
| 12V DC | ≤8VDC | ≥4.5VDC | 16V DC | 接通时：4.2A 保持时：0.42A | 接通时：50W(0.3s 接通) 保持时：5W |
| 24V DC | ≤16VDC | ≥9VDC | 32V DC | 接通时：2.1A 保持时：0.21A | 接通时：50W(0.3s 接通) 保持时：5W |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。
■ 产品型号释义

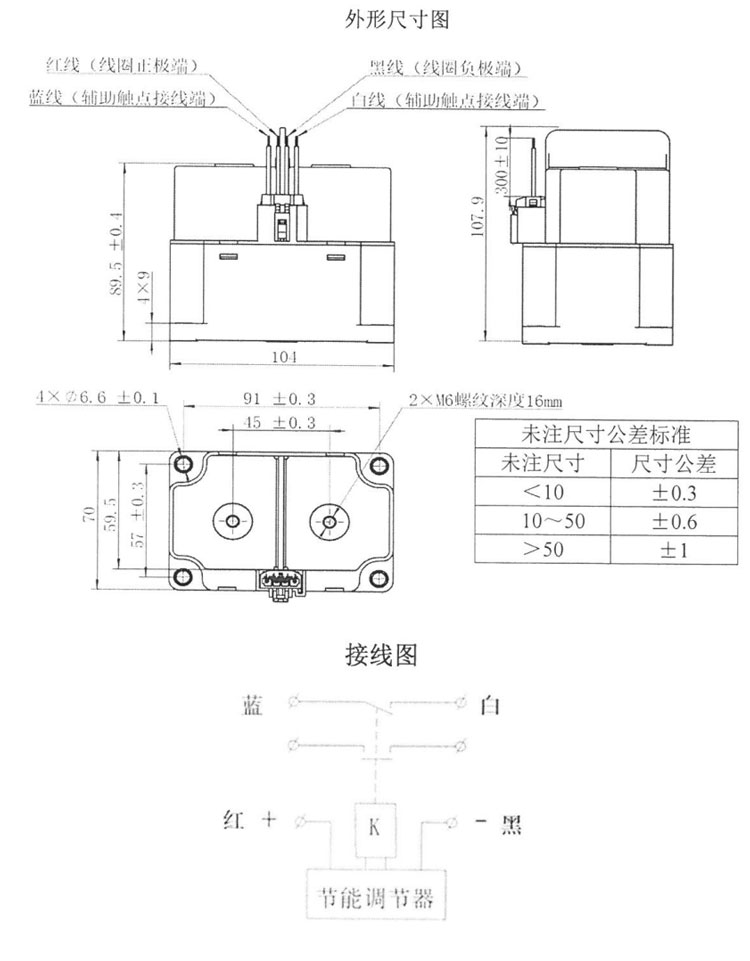

■ 外形尺寸图、接线图
注:产品主触头无极性;线圈红线接正极、黑线接负极;辅助触点无极性接蓝、白线。

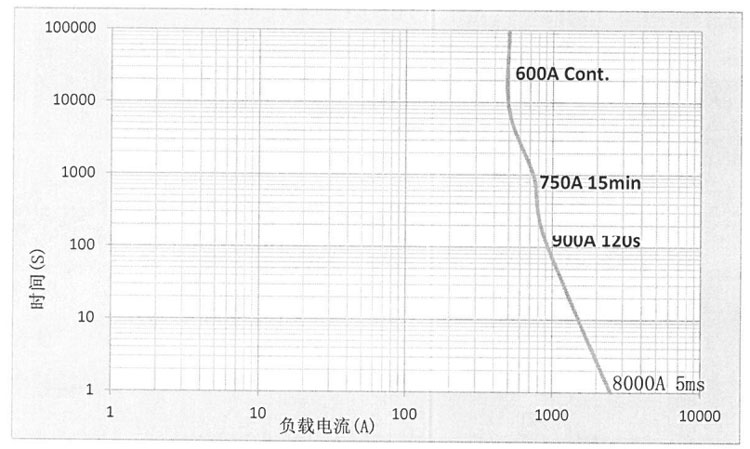

■ 电流耐受能力曲线
注:以上数据在环境温度为85℃，导线截面积≥320mm 2 条件下测得。数据仅作参考，请勿直接用于选择熔断器。

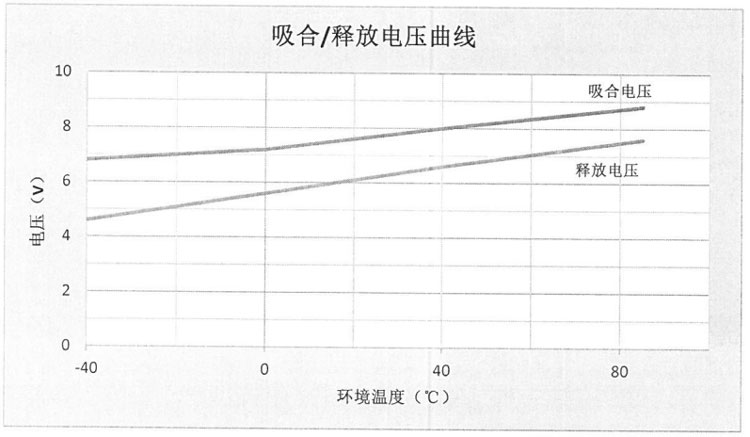

注:以上数据为随机抽取线圈电压为12VDC产品测得，数据仅供参考(试验品数量:n=3)
■ 技术说明与注意事项
具有一组桥式常开触点，主触点回路无极性
注：（a）：在环境温度下，导线截面积≥320mm²下测得 （b）：除特别说明外，电气寿命通断比为 1s:9s
注：产品主触头无极性;线圈红线接正极、黑线接负极;辅助触点无极性接蓝、白线。
注：以上数据在环境温度为85℃，导线截面积≥320mm 2 条件下测得。数据仅作参考，请勿直接用于选择熔断器。
- 本接触器为直流高压开闭装置，在最终故障状态下，有可能出现不通断的情况，一旦发生不能切断，可能导致异常发热现象及烟雾，火灾等事故。因此，请避免规格以上的操作使用（包括但不限于线圈额定，负载额定以及电气寿命等)；应采用在紧急情况下可及时切断电流负载的电路;为确保安全，应定期更换部件。
- 本接触器负载连接端无极性区别，线圈连接端有极性区别，红色导线接控制电源正极，黑色导线接控制电源负极，请务必按照产品表面的标识正确安装使用，将端子连接到相反方向时，本规格书中承诺的电气特性将不能获得保障。
- 触点额定值均为阻性负载时的数值。使用L/R≥1ms的感性负载（L负载）的情况下，请与感性负载并行采取浪涌吸收措施。未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。
- 本产品内置线圈抑制反向电动势电路，不需要浪涌抑制装置。进行动作电压测试时，不能使电压缓慢上升，请通过快速上升沿（阶跃式供电方式）对产品线圈驱动，否则接触器会不动作。本产品在接通后约0.3s后会进行线圈电流的自动切换，<0.3s的重复通断操作会引发接触器故障。
■ 应用与选型建议
DHC600P 可用于储能系统、直流充电桩、高压直流配电、光伏及新能源设备、电池系统和工业直流母线。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
- 产品型号：DHC600P
- 产品分类：DHC500-800陶瓷密封系列接触器
- 产品类型：高压直流接触器
- 产品名称：高压直流接触器 DHC600P
DHC600P是什么产品？
DHC600P属于航联科技DHC500-800陶瓷密封系列接触器中的高压直流接触器产品，本页汇总其现有产品说明和参数信息。
DHC600P的额定负载电流是什么？
本页产品资料标示，额定负载电流为600A。
选用DHC600P时需要核对哪些信息？
请重点核对本页列出的额定负载电流、最大切换电压、辅助触点形式，结合实际工况确认，并以最终规格书为准。
