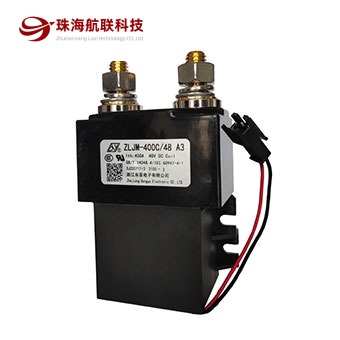

低压直流接触器 ZLJM-400C/A3 产品描述
ZLJM-400C/A3 是航联 ZLJM-C磁保持系列接触器 中的 低压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 ZLJM-400C/A3 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 直流接触器ZLJM-400C/A3

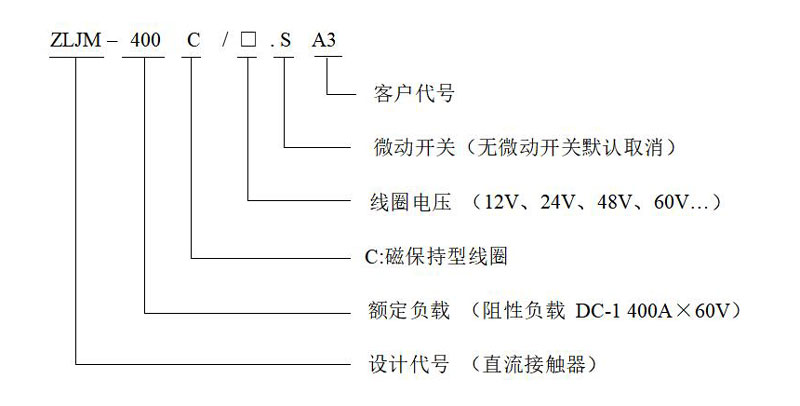

- 型号: ZLJM-400C/□ A3
- 触点形式: 双稳态磁保持
- 触点负载 (阻性负载): 400A×60VDC （DC-1）
- 接触压降: Max.80mV @400A
- 绝缘电阻: Min. 100MΩ at 500VDC
- 介质耐压（相互绝缘的导电部份）: 1000VAC 50 Hz/60 Hz (1 minute)
■ 性能参数
| 型号 | ZLJM-400C/□ A3 |
|---|---|
| 触点形式 | 双稳态磁保持 |
| 触点负载 (阻性负载) | 400A×60VDC （DC-1） |
| 接触压降 | Max.80mV @400A |
| 绝缘电阻 | Min. 100MΩ at 500VDC |
| 介质耐压（相互绝缘的导电部份） | 1000VAC 50 Hz/60 Hz (1 minute) |
| 吸合时间 | 最大. 30mSec. |
| 释放时间 | 最大. 30mSec. |
| 主触点最大弹跳时间 | 3mS |
| 脉冲宽度 | 0.5S~1S |
| 主触点最大通断能力 | 通断1次4倍额定电流，时间5mS |
| 安装方式 | 任意 |
| 工作制式 | 连续工作制 |
■ 线圈参数
| 型号 | 线圈电压(V) | 线圈工作电压（V） | 吸合电压（V） | 释放电压（V） | 启动电流（A） | 线圈功率（W） |
|---|---|---|---|---|---|---|
| ZLJM-400C/A3 | 12 | 0.8US～1.2US | 20%～80% | 20%～80% | ≤3.2 | 40 |
| 24 | ≤1.6 | |||||
| 48 | ≤0.8 | |||||
| 60 | ≤0.64 |
■ 外形安装与电路资料
| 尺寸（mm） | 未注尺寸公差（mm） |
|---|---|
| 0～30 | ±0.3 |
| 30～60 | ±0.5 |
| 60～100 | ±1 |
| 大于100 | ±2 |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

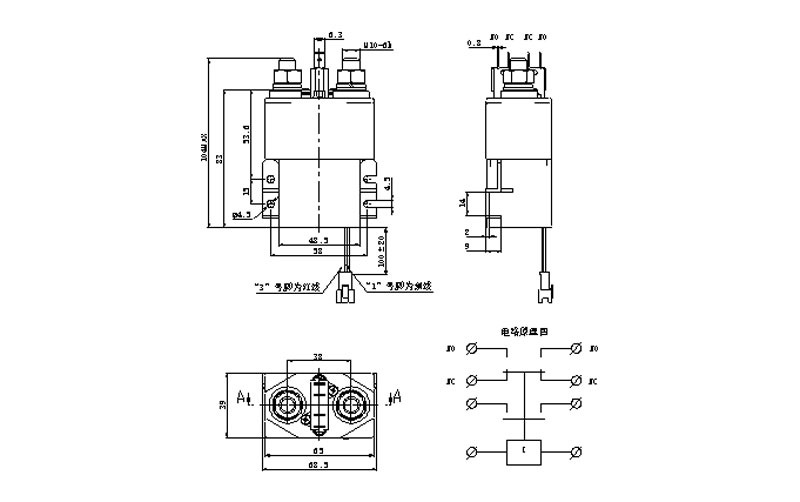

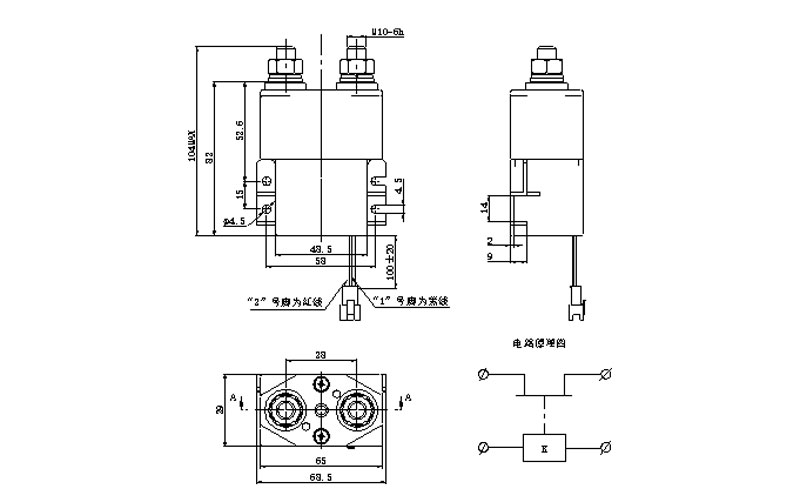

■ 外形安装尺寸图及电路图
注：1. 产品线圈采取正、负脉冲激励，激励时间500ms≤t≤1s。线圈不能持续长期通电，操作频率不得超过每分钟6次，并且脉冲应是方波。正脉冲（“+”接电源正，“-”接电源负）使触点闭合，负脉冲（“+”接电源负，“-”接电源正）使触点断开。线圈去激励后，接触器触点状态由产品内的永磁性磁钢保持。
■ 技术说明与注意事项
- 产品线圈采取正、负脉冲激励，激励时间500ms≤t≤1s。线圈不能持续长期通电，操作频率不得超过每分钟6次，并且脉冲应是方波。正脉冲（“+”接电源正，“-”接电源负）使触点闭合，负脉冲（“+”接电源负，“-”接电源正）使触点断开。线圈去激励后，接触器触点状态由产品内的永磁性磁钢保持。
■ 应用与选型建议
ZLJM-400C/A3 可用于储能系统、充电设备、工程机械、电动车辆、船舶电气、UPS 电源、通信电源和工业直流控制系统。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
ZLJM-400C/A3是航联科技ZLJM-C磁保持系列接触器中的低压直流接触器产品。ZLJM-400C/A3，低压直流接触器产品型号，可按应用工况索取规格书。本页内容依据该型号现有产品资料整理，选型时请结合实际工况并以确认后的规格书为准。
- 产品型号：ZLJM-400C/A3
- 产品分类：ZLJM-C磁保持系列接触器
- 产品类型：低压直流接触器
- 产品名称：低压直流接触器 ZLJM-400C/A3
- 触点形式：双稳态磁保持
- 安装方式：任意
- 触点负载 (阻性负载)：400A×60VDC （DC-1）
ZLJM-400C/A3是什么产品？
ZLJM-400C/A3属于航联科技ZLJM-C磁保持系列接触器中的低压直流接触器产品，本页汇总其现有产品说明和参数信息。
ZLJM-400C/A3的触点形式是什么？
本页产品资料标示，触点形式为双稳态磁保持。
选用ZLJM-400C/A3时需要核对哪些信息？
请重点核对本页列出的触点形式、安装方式、触点负载 (阻性负载)，结合实际工况确认，并以最终规格书为准。
