低压直流接触器 ZLJM-1500C 产品描述
ZLJM-1500C 是航联 ZLJM-C磁保持系列接触器 中的 低压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 ZLJM-1500C 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 直流接触器ZLJM-1500C/A2
- 型号: ZLJM-1500C/□.SA2
- 触点形式: 双稳态
- 触点材料: 银合金
- 触点负载 (阻性负载): 1500A×60V DC（DC-1）
■ 性能参数
| 型号 | ZLJM-1500C/□.SA2 |
|---|---|
| 触点形式 | 双稳态 |
| 触点材料 | 银合金 |
| 触点负载 (阻性负载) | 1500A×60V DC（DC-1） |
| 接触压降 | ≤80mV@1500A |
| 绝缘电阻 | Min. 100MΩ at 500VDC |
| 介质耐压（相互绝缘的导电部份） | 1500VAC 50 HZ/60 HZ (1 minute) 漏电流小于1mA |
| 吸合时间 | 最大. 50mSec. |
| 释放时间 | 最大. 50mSec. |
| 脉冲宽度 | 0.5S~1S |
| 机械寿命 | 20,000 次 (不带载) |
| 电气寿命 | 6,000 次 (在额定功率下) |
| 微动开关 | 5A /24V DC; 2A/ 48VDC |
| 工作制式 | 连续工作制 |
| 线圈浪涌抑制器 | 压敏电阻 |
■ 线圈参数
| 型号 | 线圈电压(V) | 线圈工作电压（V） | 吸合电压（V） | 释放电压（V） | 启动电流（A） | 线圈功率（W） |
|---|---|---|---|---|---|---|
| ZLJM-1500C | 12 | 0.85US～1.1US | 20%～80% | 20%～80% | ≤6 | 50～70 |
| 24 | ≤3 | |||||
| 48 | ≤1.5 | |||||
| 60 | ≤1.5 |
■ 外形安装与电路资料
| 尺寸（mm） | 未注尺寸公差（mm） |
|---|---|
| 0～30 | ±0.3 |
| 31～60 | ±0.5 |
| 61～100 | ±1 |
| 大于100 | ±2 |

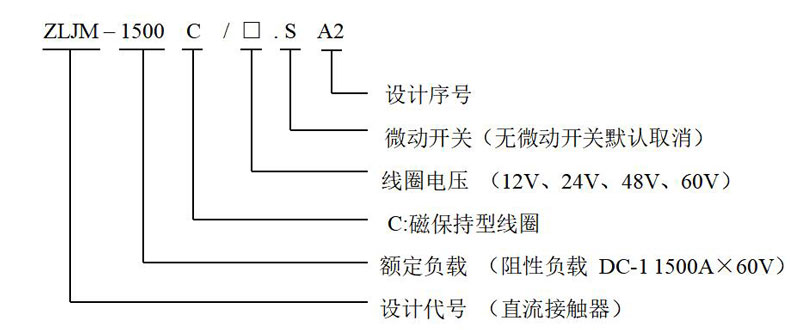

本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

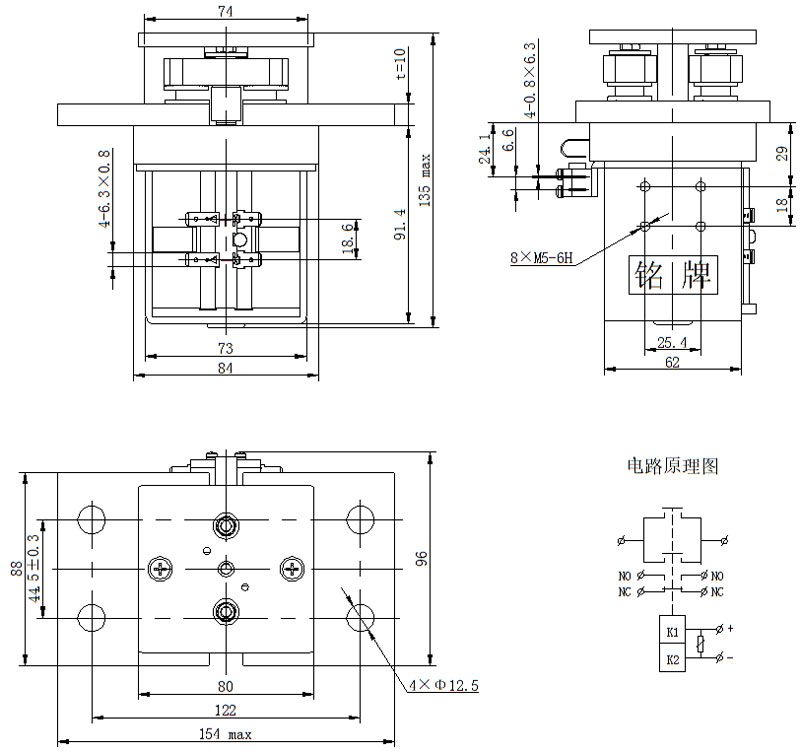

■ 外形安装尺寸及电路原理图
注：1.主回路接线铜排电镀银
■ 技术说明与注意事项
- 主回路接线铜排电镀银
- 微动开关接线片默认电镀银
■ 应用与选型建议
ZLJM-1500C 可用于储能系统、充电设备、工程机械、电动车辆、船舶电气、UPS 电源、通信电源和工业直流控制系统。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
- 产品型号：ZLJM-1500C
- 产品分类：ZLJM-C磁保持系列接触器
- 产品类型：低压直流接触器
- 产品名称：低压直流接触器 ZLJM-1500C
- 触点形式：双稳态
ZLJM-1500C是什么产品？
ZLJM-1500C属于航联科技ZLJM-C磁保持系列接触器中的低压直流接触器产品，本页汇总其现有产品说明和参数信息。
ZLJM-1500C的触点形式是什么？
本页产品资料标示，触点形式为双稳态。
选用ZLJM-1500C时需要核对哪些信息？
请重点核对本页列出的触点形式、触点负载 (阻性负载)、接触压降，结合实际工况确认，并以最终规格书为准。
