陶瓷密封系列高压直流接触器DHC250

高压直流接触器DHC250主要特征产品型号: DHC250触点形式: 1H(SPST-NO)额定负载电流: 250A最小适用负载(阻性负载): 1A/12VDC最大切断电流: 2000A(300VDC)1 次最大切换电压: 1000VDC接触压降(初始): ≤80mV@250A高压直流接触器DHC250性能参数产品型号DHC250触点参数触点形式1H(SPST-NO)额定负载电流250A 最小适

产品详情

高压直流接触器DHC250主要特征

产品型号: DHC250

触点形式: 1H(SPST-NO)

额定负载电流: 250A

最小适用负载(阻性负载): 1A/12VDC

最大切断电流: 2000A(300VDC)1 次

最大切换电压: 1000VDC

接触压降(初始): ≤80mV@250A

高压直流接触器DHC250

高压直流接触器DHC250性能参数

产品型号

DHC250

触点参数

触点形式

1H(SPST-NO)

额定负载电流

250A

最小适用负载(阻性负载)

1A/12VDC

最大切断电流

2000A(300VDC)1 次

最大切换电压

1000VDC

接触压降(初始)

≤80mV@250A

载流能力(a)

250A : cont.

375A:1h

500A:20min

800A: 30s

2000A: 0.6s



耐冲击

稳定性

正弦半波脉冲:11ms

检测时间:10μs Test

ON 时: 196m/s²(> 20G)

OFF 时: 98 m/s²(> 10G)

强度

正弦半波脉冲:6ms

490 m/s²(> 50G)

耐振动

10Hz~500Hz 49 m/s²(>5G )

产品安装方式

任意



■线圈额定参数(20℃)

线圈额定电压

动作电压

释放电压

最大工作电压

额定电流(±10%)

额定线圈功耗

12VDC

≤9VDC

≥1VDC

16VDC

接通时:2.92A

保持时:0.375A

接通时:35W(0.2s 接通)

保持时:4.5W

24VDC

≤18VDC

≥2VDC

32VDC

接通时:1.46A

保持时:0.188A

接通时:35W(0.2s 接通)

保持时:4.5W





 ■产品型号释义

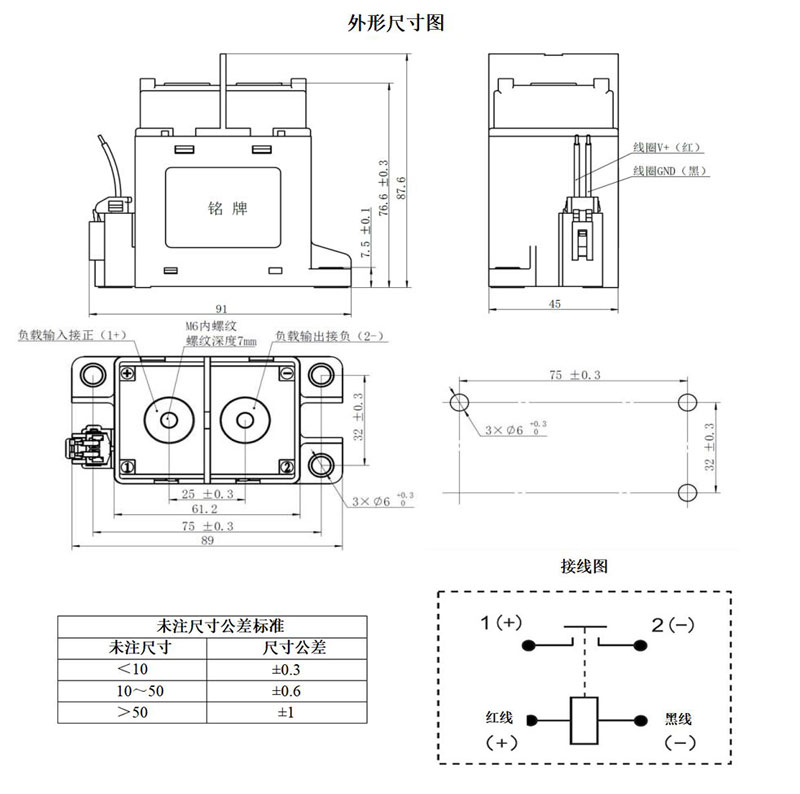

■外形尺寸图、接线图



线圈引出方式(天海:0435308 或矢崎:7283-1020)

注: 产品主触头按接线柱旁边标示“1+”的连接负载“+”端,接线柱旁边的标示“2-”的连接负载“-”端。



■电流耐受能力曲线

▶ 注:以上数据在环境温度为 85℃,导线截面积≥95mm²条件下测得。数据仅作参考,勿直接用于选择熔断器。



■电寿命曲线



■动作/释放电压曲线

▶ 注:以上数据为随机抽取线圈电压为 12VDC 产品测得,数据仅供参考(试验品数量:n=3)


标签:  直流接触器 高压接触器 高压直流接触器 陶瓷高压直流接触器
