高压直流接触器 DHC250 产品描述
DHC250 是航联 DHC10-400陶瓷密封系列接触器 中的 高压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 DHC250 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- DHC250
- 产品型号: DHC250
- 触点形式: 1H（SPST-NO）
- 额定负载电流: 250A
- 最小适用负载(阻性负载): 1A/12VDC
- 最大切断电流: 2000A（300VDC）1 次
- 最大切换电压: 1000VDC
- 接触压降（初始）: ≤80mV@250A
■ 性能参数
| 产品型号 | DHC250 | ||
|---|---|---|---|
| 触点参数 | 触点形式 | 1H（SPST-NO） | |
| 额定负载电流 | 250A | ||
| 最小适用负载(阻性负载) | 1A/12VDC | ||
| 最大切断电流 | 2000A（300VDC）1 次 | ||
| 最大切换电压 | 1500V | ||
| 接触压降（初始） | ≤80mV@250A | ||
| 载流能力（a） | 250A : cont. | ||
| 375A：1h | |||
| 500A：20min | |||
| 800A: 30s | |||
| 2000A: 0.6s | |||
| 耐冲击 | 稳定性 | 正弦半波脉冲：11ms 检测时间：10μs Test | ON 时: 196m/s²（＞ 20G） |
| OFF 时: 98 m/s²（＞ 10G） | |||
| 强度 | 正弦半波脉冲：6ms | 490 m/s²（＞ 50G） | |
| 耐振动 | 10Hz～500Hz 49 m/s²（＞5G ） | ||
| 产品安装方式 | 任意 | ||
■ 线圈参数
| 线圈额定电压 | 动作电压 | 释放电压 | 最大工作电压 | 额定电流（±10%） | 额定线圈功耗 |
|---|---|---|---|---|---|
| 12VDC | ≤9VDC | ≥1VDC | 16VDC | 接通时：2.92A 保持时：0.375A | 接通时：35W(0.2s 接通) 保持时：4.5W |
| 24VDC | ≤18VDC | ≥2VDC | 32VDC | 接通时：1.46A 保持时：0.188A | 接通时：35W(0.2s 接通) 保持时：4.5W |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

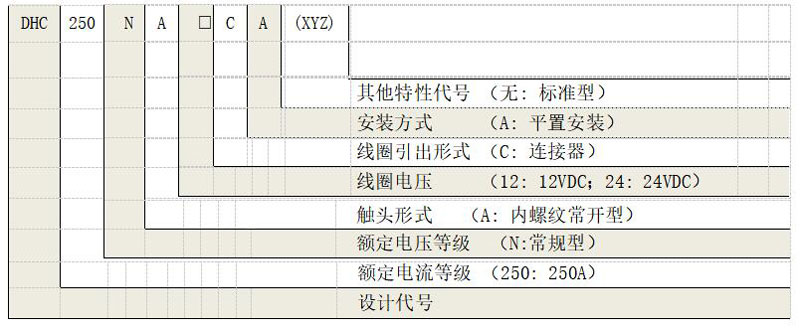

■ 产品型号释义

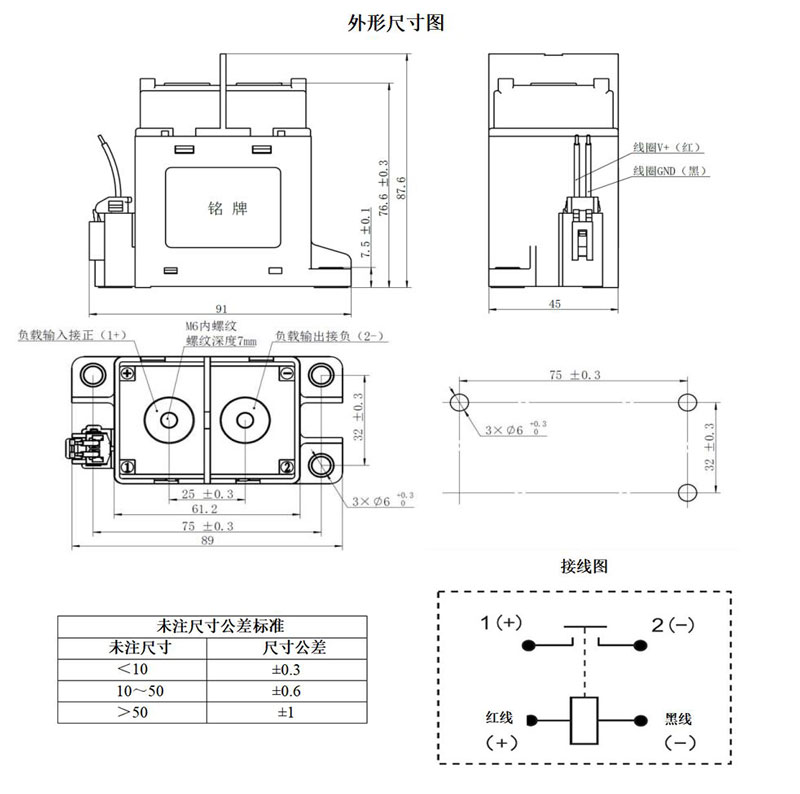

■ 外形尺寸图、接线图
注: 产品主触头按接线柱旁边标示“1+”的连接负载“+”端，接线柱旁边的标示“2-”的连接负载“-”端。

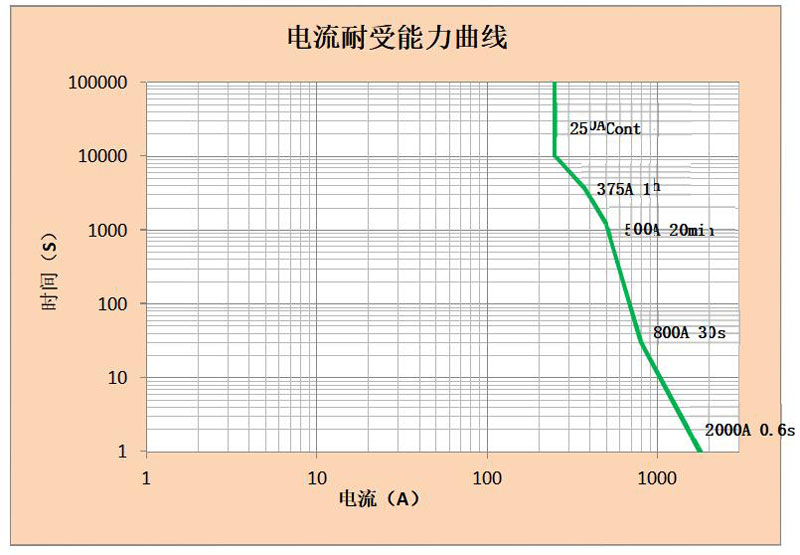

■ 电流耐受能力曲线
注：以上数据在环境温度为 85℃，导线截面积≥95mm²条件下测得。数据仅作参考，勿直接用于选择熔断器。

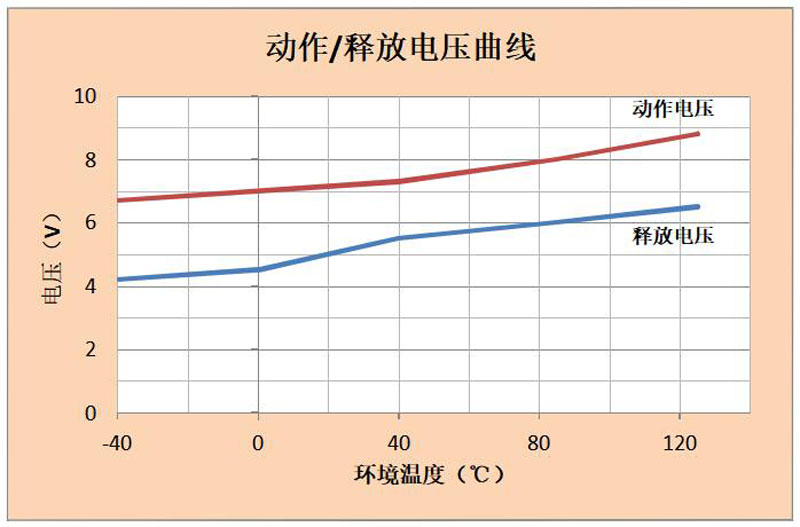

■ 动作/释放电压曲线
注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
■ 技术说明与注意事项
注：产品主触头按接线柱旁边标示“1+”的连接负载“+”端，接线柱旁边的标示“2-”的连接负载“-”端。
注：以上数据在环境温度为 85℃，导线截面积≥95mm²条件下测得。数据仅作参考，勿直接用于选择熔断器。
注：以上数据为随机抽取线圈电压为 12VDC 产品测得，数据仅供参考(试验品数量:n=3)
■ 应用与选型建议
DHC250 可用于储能系统、直流充电桩、高压直流配电、光伏及新能源设备、电池系统和工业直流母线。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
- 产品分类：DHC10-400陶瓷密封系列接触器
- 产品类型：高压直流接触器
- 产品名称：高压直流接触器 DHC250
DHC250是什么产品？
DHC250属于航联科技DHC10-400陶瓷密封系列接触器中的高压直流接触器产品，本页汇总其现有产品说明和参数信息。
DHC250的额定负载电流是什么？
本页产品资料标示，额定负载电流为250A。
选用DHC250时需要核对哪些信息？
请重点核对本页列出的额定负载电流、最大切换电压、触点形式，结合实际工况确认，并以最终规格书为准。
