低压直流接触器 BZJ-400G 产品描述
BZJ-400G 是航联 BZJ-A(D)常闭系列接触器 中的 低压直流接触器 型号，页面围绕该型号的产品特征、性能参数和线圈参数进行整理，并结合直流电气系统选型习惯重新组织表达。
该型号面向直流电气控制系统的接通、承载与断开需求，选型时建议重点确认额定电压、工作电流、负载类型、线圈电压、辅助触点、安装空间和使用环境。
本站按 BZJ-400G 产品详情页重新组织为便于客户、搜索引擎和生成式搜索理解的结构化内容，方便快速查看用途、参数和规格书咨询要点。
■ 主要特征
- 直流接触器 BZJ-400G
- 型号: BZJ-400G/□ , BZJ-400G/B□
- 触点形式: 1D (SPST-NC)
- 触点负载 (阻性负载): 400A×48VDC（DC-1）, 400A×72VDC（DC-1）
- 接触压降: ≤80mV@400A
- 绝缘电阻: Min. 100MΩ at 500VDC
- 介质耐压（相互绝缘的导电部份）: 1000VAC 50 HZ/60 HZ (1 minute)漏电流小于1mA
■ 性能参数
| 型号 | BZJ-400G/□ | BZJ-400G/B□ | |
|---|---|---|---|
| 触点形式 | 1D (SPST-NC) | ||
| 触点负载 (阻性负载) | 400A×48VDC（DC-1） | 400A×72VDC（DC-1） | |
| 接触压降 | ≤80mV@400A | ||
| 绝缘电阻 | Min. 100MΩ at 500VDC | ||
| 介质耐压（相互绝缘的导电部份） | 1000VAC 50 HZ/60 HZ (1 minute)漏电流小于1mA | ||
| 吸合时间 | Max. 40mSec. | ||
| 释放时间 | Max. 40mSec. | ||
| 机械寿命 | 100,000 次 (不带载) | ||
| 电气寿命 | 6,000 次 (在额定功率下) | ||
| 工作制式 | 连续工作制 | ||
■ 线圈参数
| 型号 | 线圈电压(V) | 线圈工作电压（V） | 吸合电压（V） | 释放电压（V） | 启动电流（A） | 保持电流（A） |
|---|---|---|---|---|---|---|
| BZJ-400G | 12 | 0.85US～1.1US | ≤70% | ≥10% | ≤11.5 | ≤0.8 |
| 24 | ≤5.5 | ≤0.4 | ||||
| 48 | ≤5.5 | ≤0.15 | ||||
| 60 | ≤4.5 | ≤0.15 |
■ 外形安装与电路资料
| 尺寸（mm） | 未注尺寸公差（mm） |
|---|---|
| 0～30 | ±0.3 |
| 31～60 | ±0.5 |
| 61～100 | ±1 |
| 大于100 | ±2 |
本型号详情资料包含产品外观、型号释义、外形安装尺寸、电路原理、寿命曲线或耐受能力曲线等图片内容，便于工程选型时核对结构、接线和电流耐受能力。

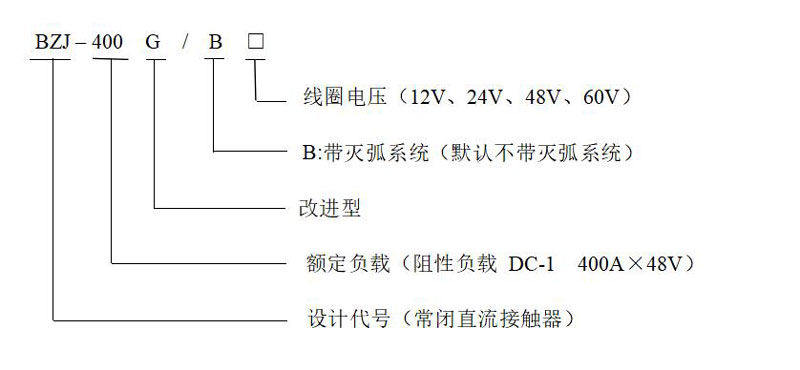

■ 产品型号释义

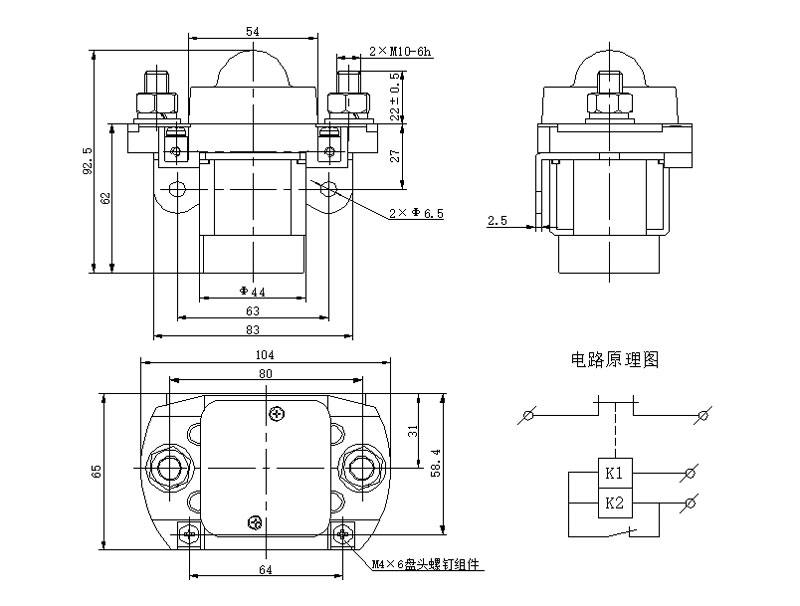

■ 外形安装尺寸及电路原理图
■ 技术说明与注意事项
- 安装接触器时主回路接线螺栓螺母拧紧扭矩10～13N.m；控制回路接线螺钉拧紧扭距1～1.5N.m。
- 产品线圈的驱动电路功率必须大于等于产品线圈功率，否则会降低产品的切断能力。
- 对线圈连续施加的电压不能超过最大容许电压。否则，线圈异常发热会缩短绝缘图层的寿命。
- 本接触器非防水结构，请勿在水、溶剂、和油可能接触到外壳或端子的环境中使用。否则可能因外壳老化或端子腐蚀、污浊而引起异常发热。
■ 应用与选型建议
BZJ-400G 可用于储能系统、充电设备、工程机械、电动车辆、船舶电气、UPS 电源、通信电源和工业直流控制系统。实际选型时，应结合主回路电压、电流、负载性质、通断频率、线圈控制方式和环境条件综合确认。
如需尺寸图、接线图、完整曲线图或规格书，可点击“索取规格书”并电话联系航联，提供项目参数后获取更准确的型号建议。
